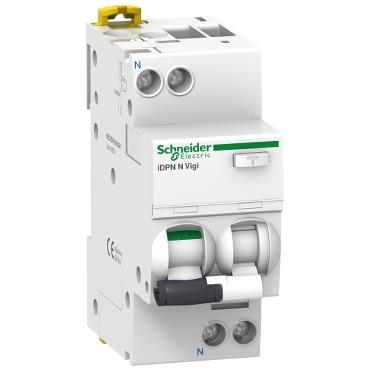

Wyłącznik kombinowany Acti9 iDPNNVigi-B16-30-A B 16A 1N-biegunowy 30 mA typ A A9D56616 Schneider

Dane techniczne:

• Nazwa produktu: Acti 9 iDPN Vigi
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
• skrócona nazwa urządzenia: IDPN N Vigi
• zastosowanie urządzenia: Dystrybucja
• Opis biegunów: 1P + N
• ilość zabezpieczonych biegunów: 1
• położenie neutralne: LEFT
• [In] prąd znamionowy: 16 A
• rodzaj sieci: Prąd przemienny (AC)
• technologia wyzwalacza: Termomagnetyczny
• charakterystyka: B
• czułość na prad upływu: 30 mA
• zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• typ zabepieczenia różnicowoprądowego: Typ A
• zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2
• częstotliwość sieci: 50 Hz
• [Ue] znamionowe napięcie łączeniowe: 220...240 V prąd przemienny (AC) 50 Hz
• granica wyzwalania magnetycznego: 3...5 x In
• technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• znamionowa zdolność załączania i wyłączania: Idm 6000 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
• klasa ograniczenia: 3 zgodnie z EN/IEC 61009-2-1
• Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• wskazanie położenia styku: Tak
• typ sterowania: Dźwignia
• sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
• sposób montażu: Zatrzaskowy
• podstawa montażowa: Szyna DIN
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: Góra lub dół: tak
• rozstaw przyłączy: 9 mm pomiędzy fazą a przewodem neutralnym
• szerokość w modułach 9 mm: 4
• wysokość: 85 mm
• Szerokość: 36 mm
• głębokość: 73 mm
• Masa produktu: 125 g
• kolor: Biały
• trwałość mechaniczna: 20000 cykl
• trwałość elektryczna: 20000 cykl
• opis opcji blokowania: Urządzenie do blokowania kłódką
• przyłącza - zaciski: Pojedynczy zacisk góra lub dół1…16 mm² sztywny, Pojedynczy zacisk góra lub dół1…10 mm² elastyczny, Pojedynczy zacisk góra lub dół1…10 mm² elastyczny z tulejką
• długość odizolowanego odcinka: 15 mm dla góra lub dół połączenie
• Moment dokręcania: 2 N.m góra lub dół
• zabezpieczenie różnicowoprądowe: Zintegrowane
