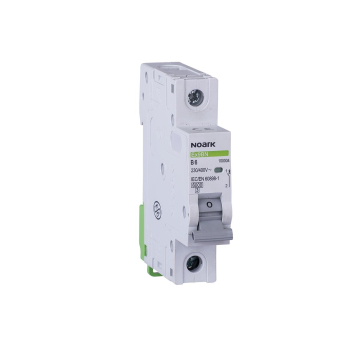

Wyłącznik nadprądowy 1P B20A 6kA AC Ex9BN 100009 Noark

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D. Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne. Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

Dane techniczne:

• Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V: 10
• Klasa ograniczania energii: 3
• Stopień ochrony (IP): IP20
• Częstotliwość:
• Głębokość wbudowania: 72
• Liczba biegunów: 1
• Prąd znamionowy: 20
• Stopień zanieczyszczenia: 2
• Możliwość dodatkowego wyposażenia: TAK
• Charakterystyka wyzwalania: B
• Rodzaj napięcia: AC
• Szerokość wyrażona liczbą modułów: 1
• Napięcie znamionowe: 230
• Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898 przy 230 V: 6
• Jednocześnie rozłączany biegun N: NIE
• Liczba biegunów (całkowita): 1
• Kategoria przeciwprzepięciowa: 3
