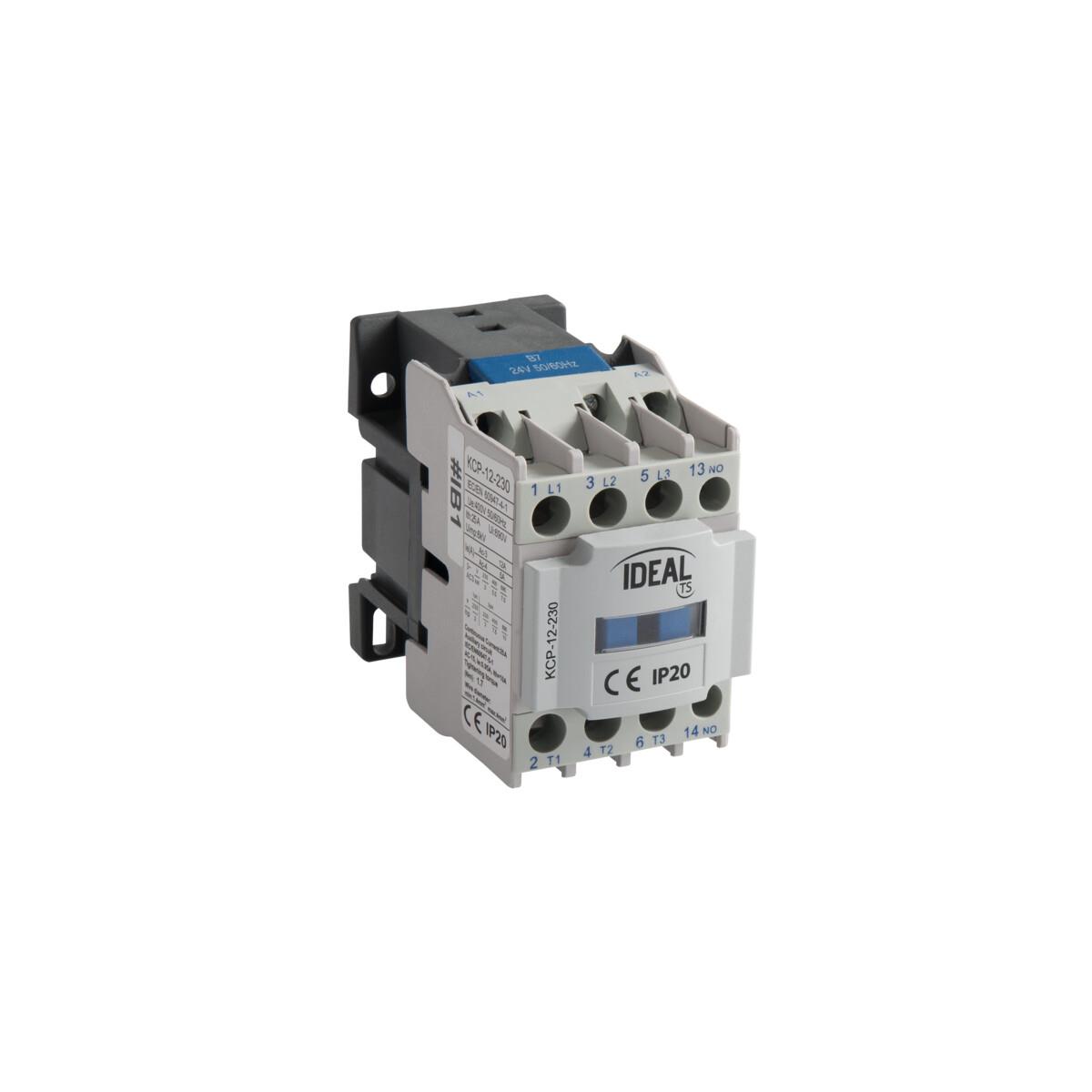

Stycznik mocy 12A 230V KCP-12-230 24102 Kanlux Ideal

Styczniki mocy przeznaczone są do łączenia obwodów prądu przemiennego w klasie użytkowania AC3. Zakres prądowy oferty do 32A, napięcie zasilania 24VAC lub 230VAC. Styczniki standardowo posiadają styk pomocniczy 1NO.

Dane techniczne:

• Kategoria użytkowania: AC-3
• Kolor: biały
• Miejsce montażu: na szynę TH35
• Norma: PN-EN 60947-4-1
• Częstotliwość znamionowa [Hz]: 50
• Rodzaj przyłącza: kostka przyłączeniowa
• Częstość łączeń elektryczna AC-3 [ilość/h]: 1200
• Częstość łączeń elektryczna AC-4 [ilość/h]: 300
• Częstość łączeń mechaniczna [ilość/h]: 3600
• Impedancja na biegun [mΩ]: 2.5
• Moc znamionowa robocza AC-3 220-240V: 3kW
• Moc znamionowa robocza AC-3 380-400V: 5,5kW
• Moc znamionowa robocza AC-3 415V: 5,5kW
• Moc znamionowa robocza AC-3 440V: 5,5kW
• Moc znamionowa robocza AC-3 660-690V: 7,5kW
• Napięcie zasilania cewki [V]: 230 AC
• Napięcie znamionowe łączeniowe Ue [V]: 400
• Prąd cieplny umowny Ith [A]: 25
• Siła dokręcania [Nm]: 1,7Nm
• Stopień IP: 20
• Styki główne: 3
• Styki pomocnicze: 1
• Znamionowe napięcie izolacji Ui [V]: 690
• Znamionowe napięcie udarowe wytrzymywane Uimp [V]:
• 6000
• Znamionowy prąd łączeniowy Ie [A]: 12
• Znamionowy prąd roboczy 380V - In AC-3: 12A
• Znamionowy prąd roboczy 380V - In AC-4: 5A
• Znamionowy prąd roboczy 440V - In AC-1: 25A
• Znamionowy prąd roboczy 660V - In AC-3: 8,9A
• Znamionowy prąd roboczy 660V - In AC-4: 2A
• Żywotność elektryczna (x10³) AC-3: 1000
• Żywotność elektryczna (x10³) AC-4: 200
• Żywotność mechaniczna (x10⁶): 10Nm
