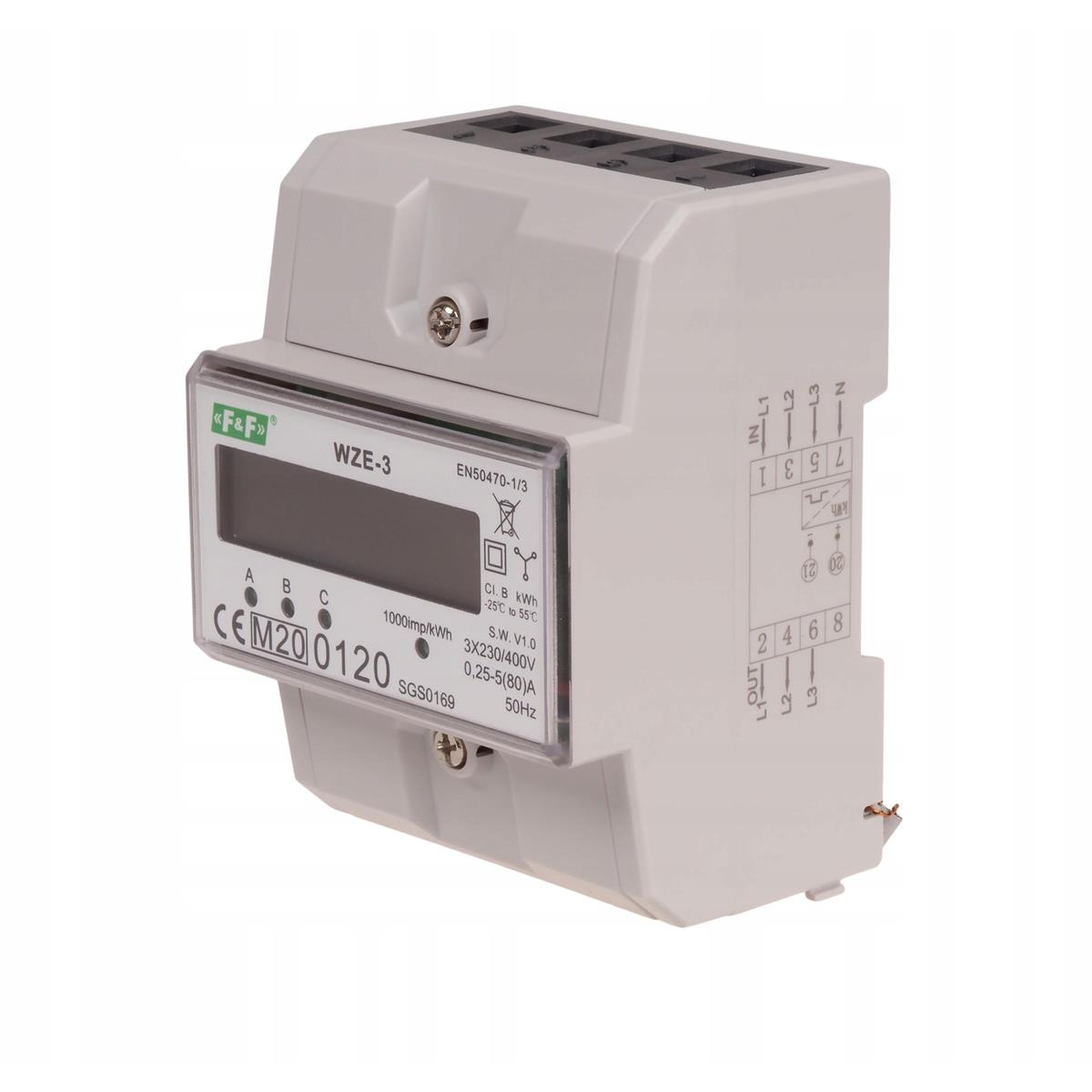

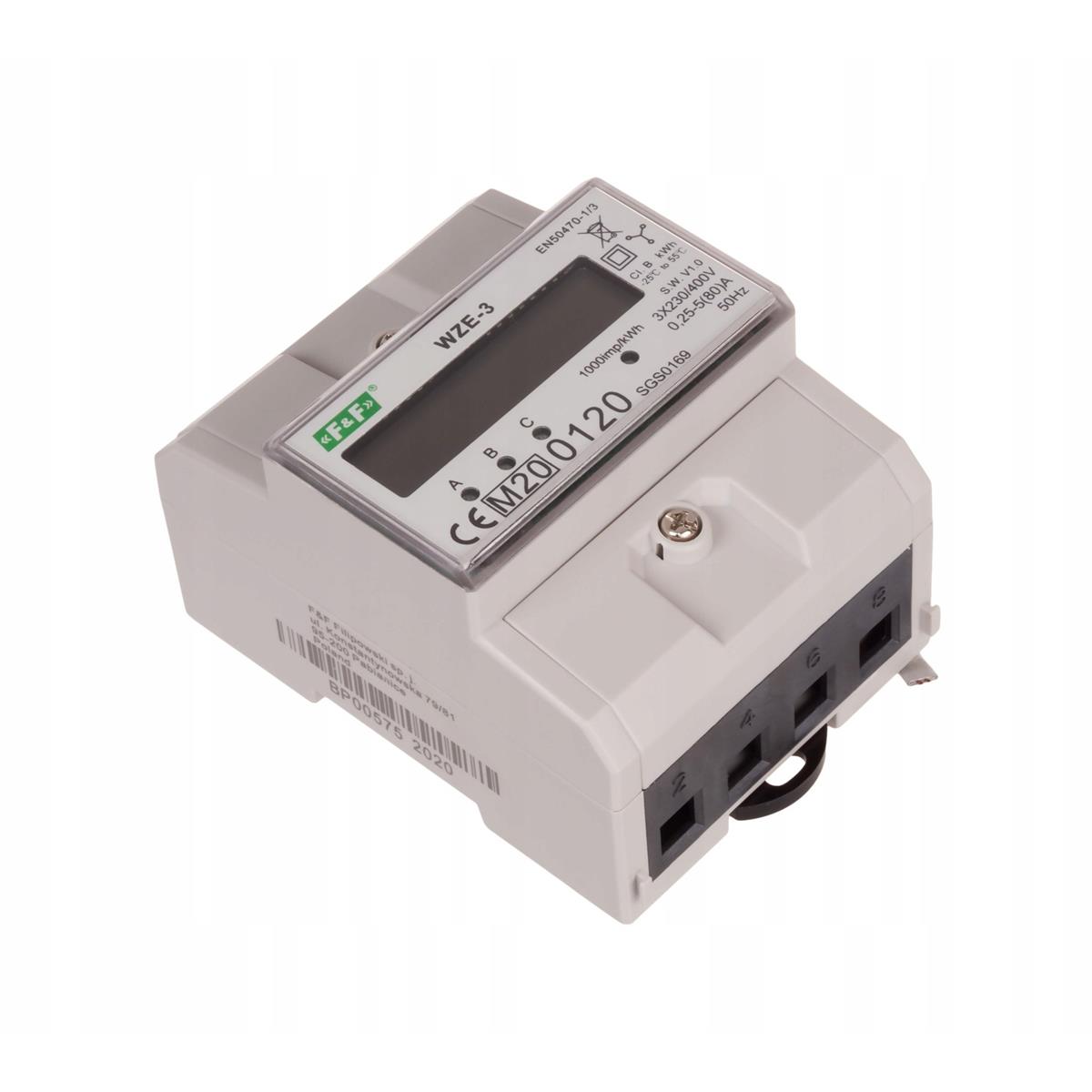

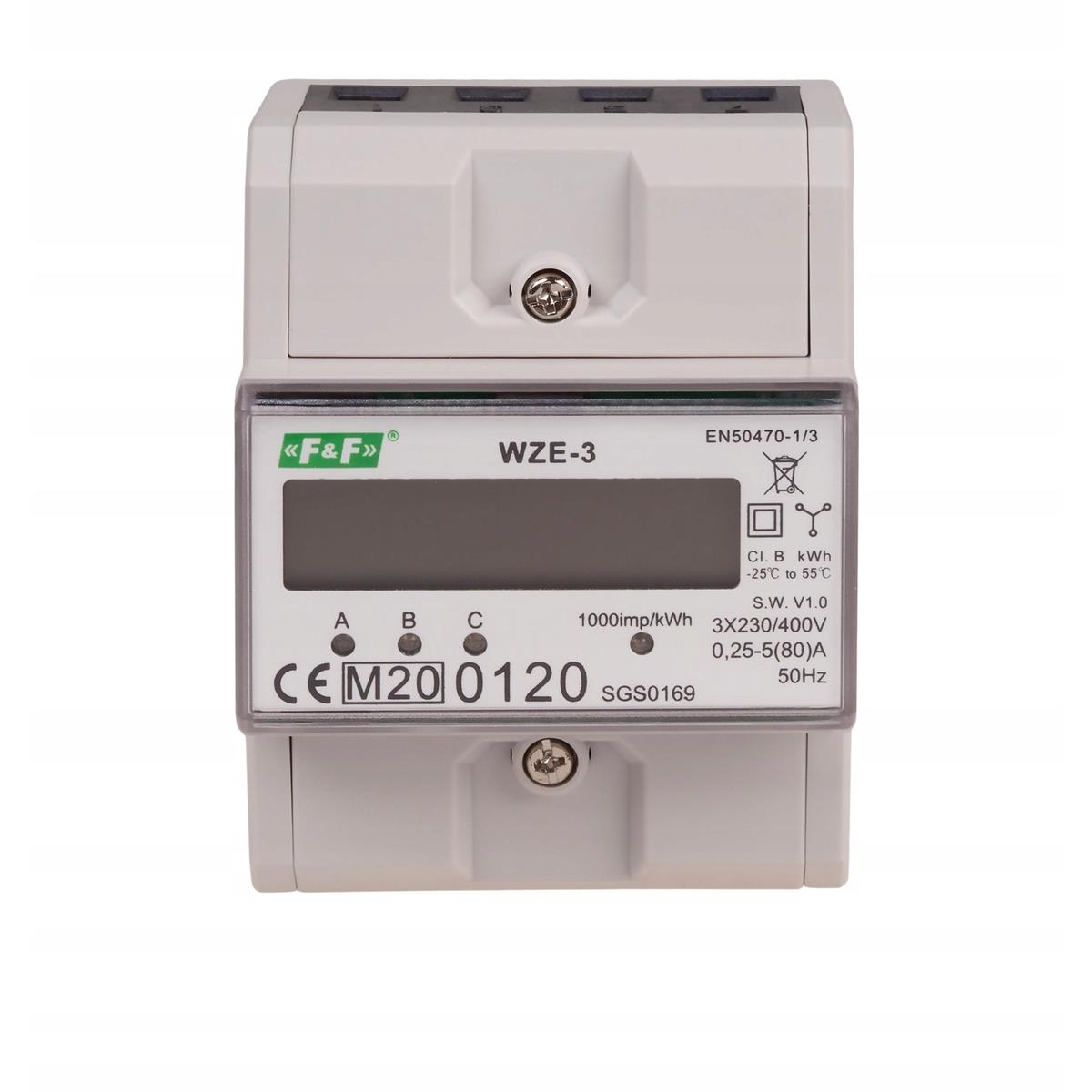

Licznik zużycia prądu energii elektrycznej trójfazowy LCD 3F MID WZE-3 F&F FiF FF

Jest urządzeniem statycznym - elektronicznym wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Aby uniemożliwić zrobienie obejścia licznika wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych. Licznik posiada certyfikat zgodności z MID.

Charakterystyka licznika zużycia prądu energii elektrycznej trójfazowego LCD 3F MID WZE-3 F&F FiF FF

• Służy do wskazywania energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim
• Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie
• Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED -L1, L2, L3. Suma impulsów z trzech faz sygnalizowana jest miganiem diody LED - 800imp/kWh przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
• Licznik posiada wyjście impulsowe SO+ SO–. Pozwala to na podłączenie innego urządzenia impulsowego zaczytującego - SO generowane impulsy przez licznik.
• Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
• Posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Parametry techniczne licznika zużycia prądu energii elektrycznej trójfazowego LCD 3F MID WZE-3 F&F FiF FF

• Typ: trójfazowy
• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3×LED czerwona
• Przyłącze: zaciski śrubowe 16 mm²
• Temperatura pracy: -20÷50°C
• Wymiary: 4,5 modułu (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Licznik zużycia prądu energii elektrycznej trójfazowy LCD 3F MID WZE-3 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas trasportu.

Jest to Licznik zużycia prądu energii elektrycznej trójfazowy LCD 3F MID WZE-3 F&F FiF FF
