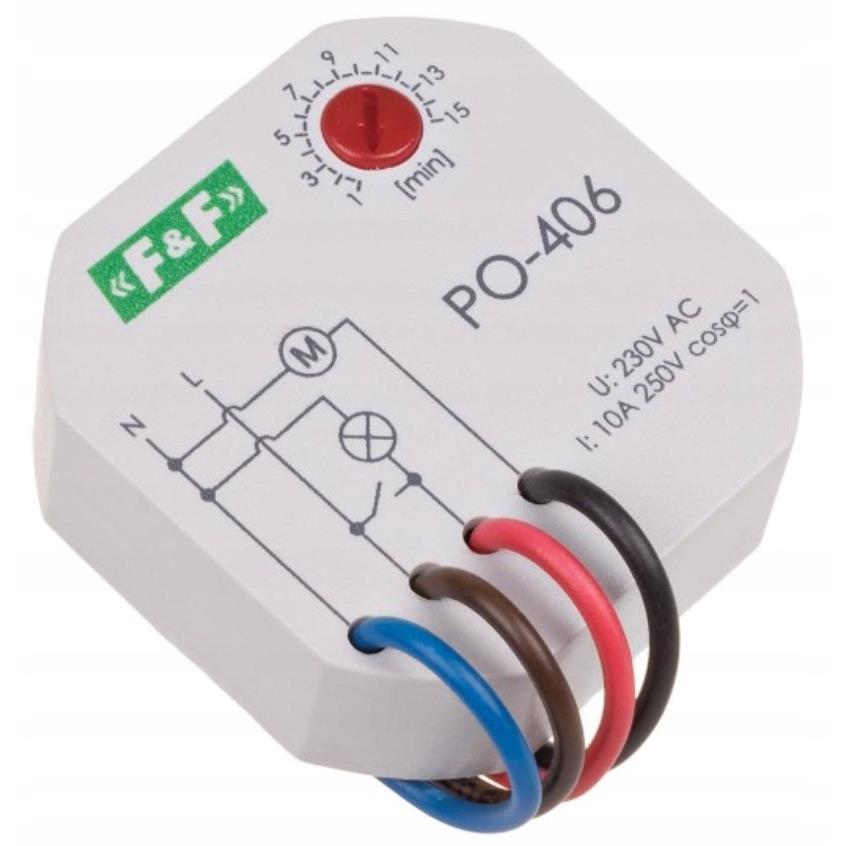

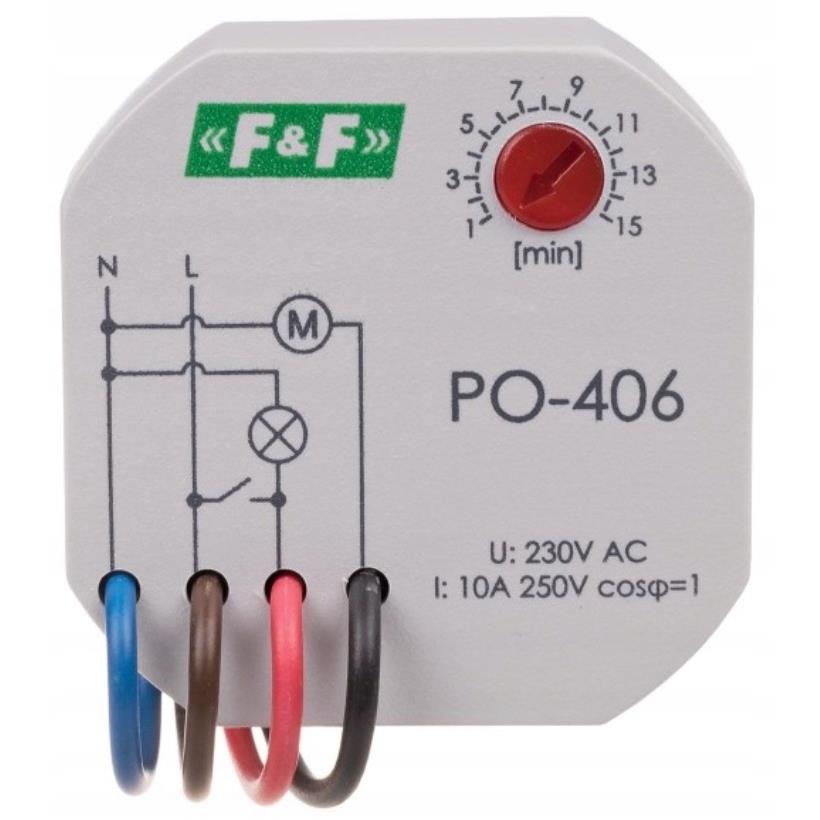

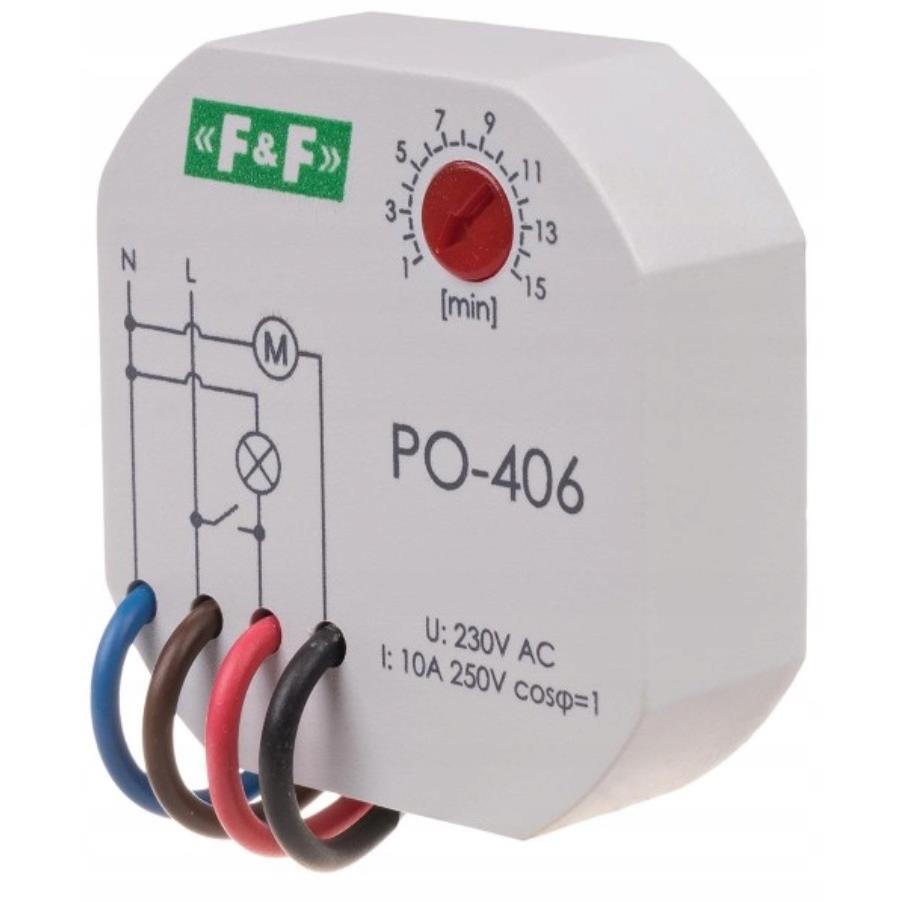

Przekaźnik czasowy zwłoka opadania PO-406 F&F FiF FF

Służy do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.

Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t - nastawiany potencjometrem. Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

• Funkcja: z opóźnionym odpadaniem
• Napięcie zasilania: 230 V AC
• Montaż: do puszki podtynkowej Ø60

Charakterystyka przekaźnika czasowego zwłoka opadania PO-406 F&F FiF FF

• Urządzenie służy do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.
• Posiada funkcję opóźnionego odpadania
• Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t - nastawiany potencjometrem. Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

Parametry techniczne przekaźnika czasowego zwłoka opadania PO-406 F&F FiF FF

• Napięcie zasilania: 230 V AC
• Tryb pracy: z opóźnionym odpadaniem
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: NIE
• Prąd impulsu sterującego: mniej niż 300 mA
• Czas podtrzymania: 1÷15 min.
• Przyłącze: 4×DY 1mm²; długość: 10 cm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: Ø 55 mm; wysokość: 13 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20

Przekaźnik czasowy zwłoka opadania PO-406 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik czasowy zwłoka opadania PO-406 F&F FiF FF
