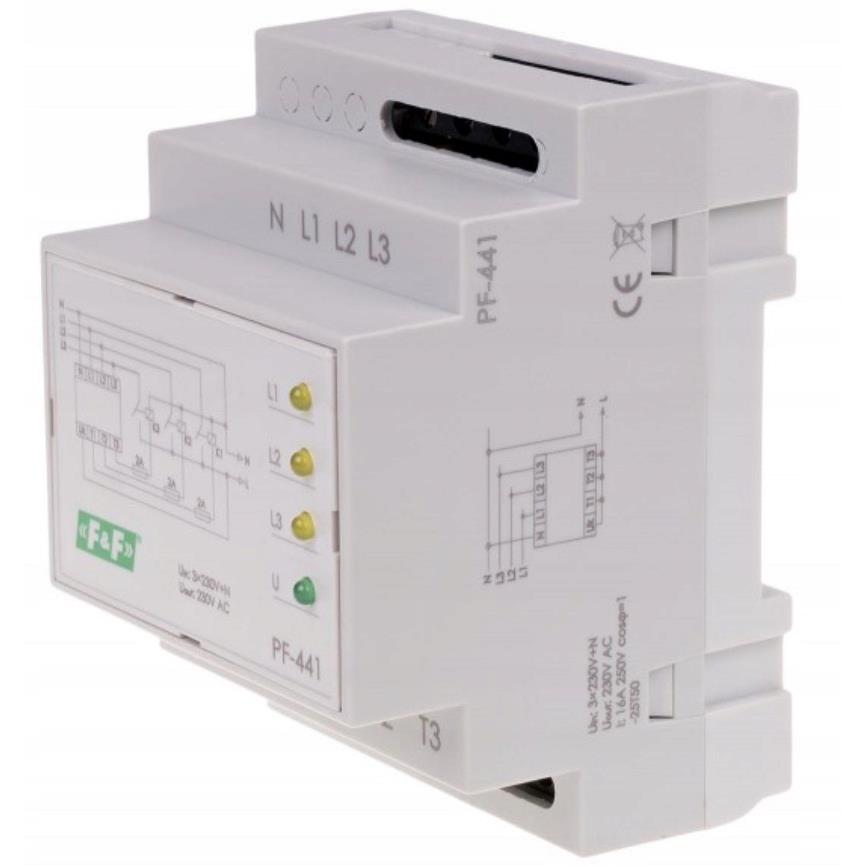

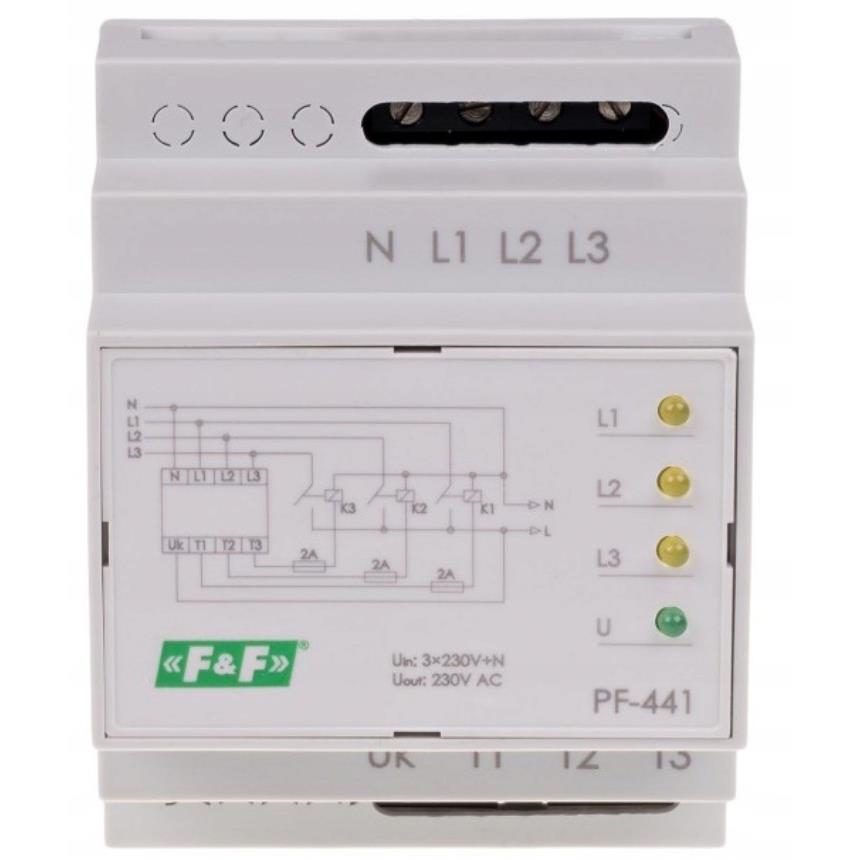

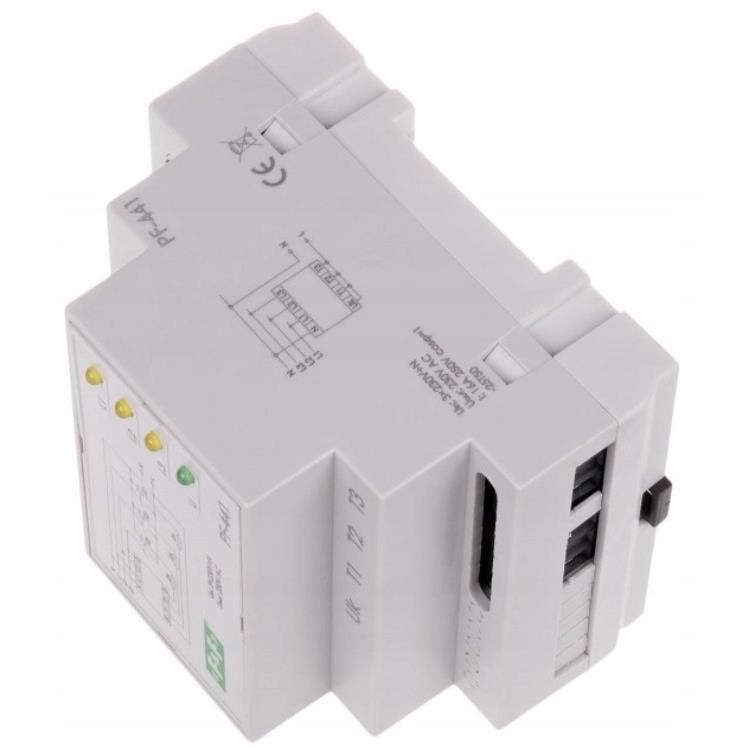

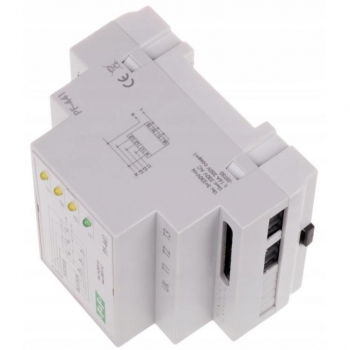

Automatyczny przekaźnik faz PF-441 F&F FiF FF

Służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku jednej z faz zasilających lub spadku parametrów poniżej normy.

• Do współpracy ze stycznikami
• Z fazą priorytetową
• Z dolnym i górnym progiem zadziałania

Charakterystyka automatycznego przekaźnika faz PF-441 F&F FiF FF

• Jest to urządzenie, które służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku jednej z faz zasilających lub spadku parametrów poniżej normy
• Automatyczny przełącznik faz PF-441 w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16 A. Dla obwodów o obciążeniu powyżej 16 A wykorzystywany jest układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności
• Na wejście przełącznika L1, L2, L3, N doprowadzone jest napięcie trójfazowe - 3× 230 V+N. Na wyjście przełącznika T1, T2, T3 kierowane jest napięcie jednofazowe - 230 V AC, tzn. napięcie fazowe jednej z faz
• Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych  faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście
• W przypadku braku prawidłowych parametrów napięcia w fazie L1 lub jego zaniku, układ elektroniczny przełączy na wyjście fazę L2 - o ile jej parametry będą prawidłowe. W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1, układ załączy na wyjście tę fazę
• Czas przełączania - pojawienie się napięcia na wyjściu po zaniku aktualnie załączonej fazy wynosi od 0,5 s do 0,8 s - w tym czasie odbiorniki nie są zasilane. Wejście Uk służy do kontroli załączonych napięć. Układ pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co spowodować by mogło zwarcie międzyfazowe
• W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania - przynajmniej jednej fazy przez 2 sekundy układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście
• Do sygnalizacji optycznej służą diody LED: zielona - zasilanie; żółta - załączona faza na wyjściu.

Parametry techniczne automatycznego przekaźnika faz PF-441 F&F FiF FF

• Napięcie zasilania: 3×230 V+N
• Współpraca z agregatami prądotwórczymi: TAK
• Histereza: 5 V
• Błąd pomiaru napięcia: ±1%
• Czas przełączania: 0,5÷0,8 s
• Maksymalny prąd obciążenia - bezpośrednie podłączenie: 16 A
• Maksymalny prąd obciążenia - ze stycznikami: do obciążalności styków styczników
• Próg zadziałania - dolny: 195 V
• Próg zadziałania - górny: 250 V
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: ≤ 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 4 moduły (70 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Automatyczny przekaźnik faz PF-441 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Automatyczny przekaźnik faz PF-441 F&F FiF FF
