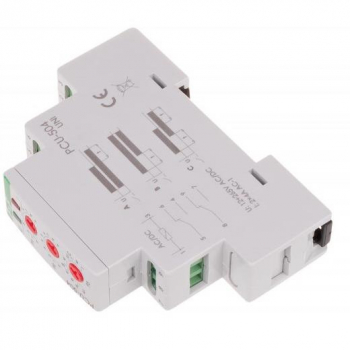

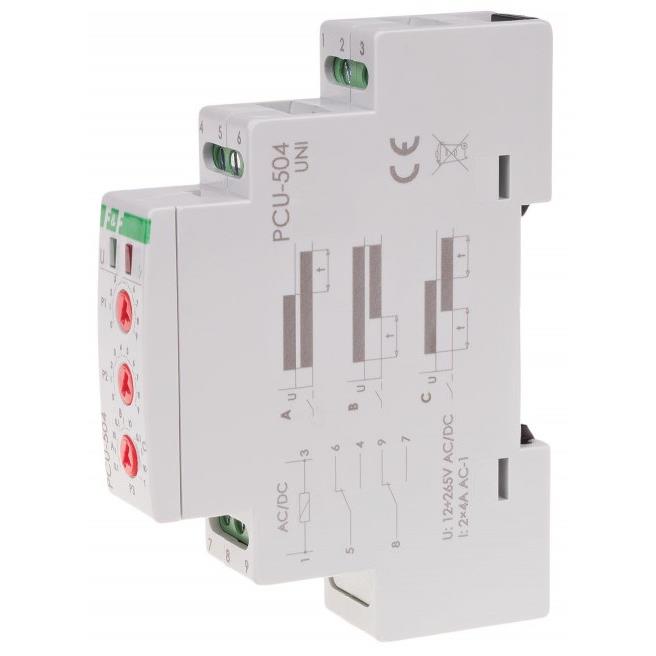

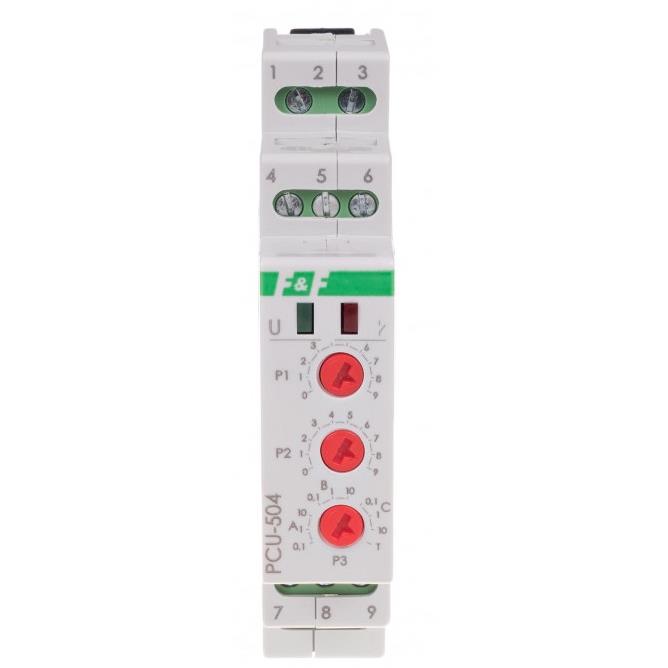

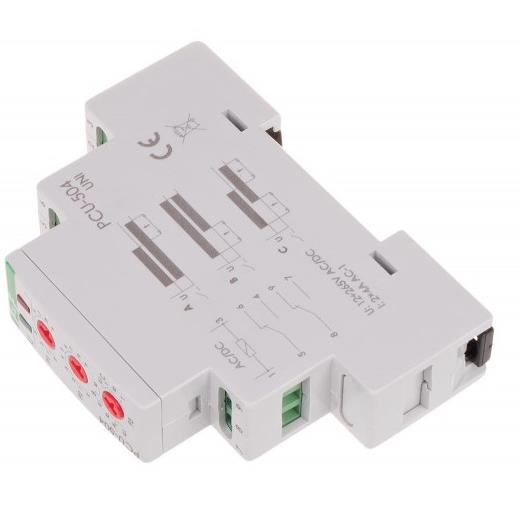

Przekaźnik czasowy 2P 2x4A AC/DC PCU-504UNI F&F FiF FF

Służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp. Przekaźnik posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.

• Funkcja: podtrzymanie po zaniku napięcia zasilania
• Napięcie zasilania: 12-264 V AC/DC
• Montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego 2P 2x4A AC/DC PCU-504UNI F&F FiF FF

• Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.
• Posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.
• Funkcje: A-PODTRZYMANIE: Po włączeniu zasilania przekaźnika następuje załączenie styków - pozycja 5-4/8-7. Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone - pozycja 5-6/8-9.
• B-OPÓŹNIONE ZAŁĄCZENIE: Po podaniu napięcia zasilającego styki pozostają otwarte - pozycja 5-6/8-9 przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków - pozycja 5-4/8-7 aż do momentu zaniku napięcia zasilania.
• C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEM: Po podaniu napięcia zasilającego styki pozostają otwarte - pozycja 5-6/8-9 przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków - pozycja 5-4/8-7. Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone - pozycja 5-6/8-9
• Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U
• Załączenie styków przekaźnika -pozycja 5-4 i 8-7 sygnalizowane jest świeceniem LED czerwonej
• Po zaniku zasilania przekaźnika obie diody gasną i nie wskazują stanów nawet przy realizacji funkcji podtrzymania w trybie pracy A lub C.

Parametry techniczne przekaźnika czasowego 2P 2x4A AC/DC PCU-504UNI F&F FiF FF

• Napięcie zasilania: 12-264 V AC/DC
• Tryb pracy: z podtrzymaniem po zaniku napięcia zasilania
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 2 × 4 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1s÷10 min.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik czasowy 2P 2x4A AC/DC PCU-504UNI F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik czasowy 2P 2x4A AC/DC PCU-504UNI F&F FiF FF
