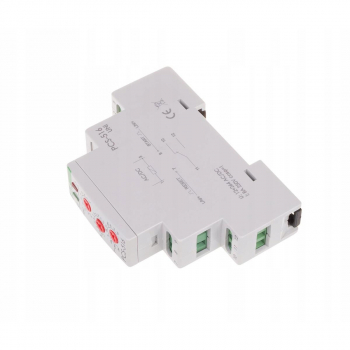

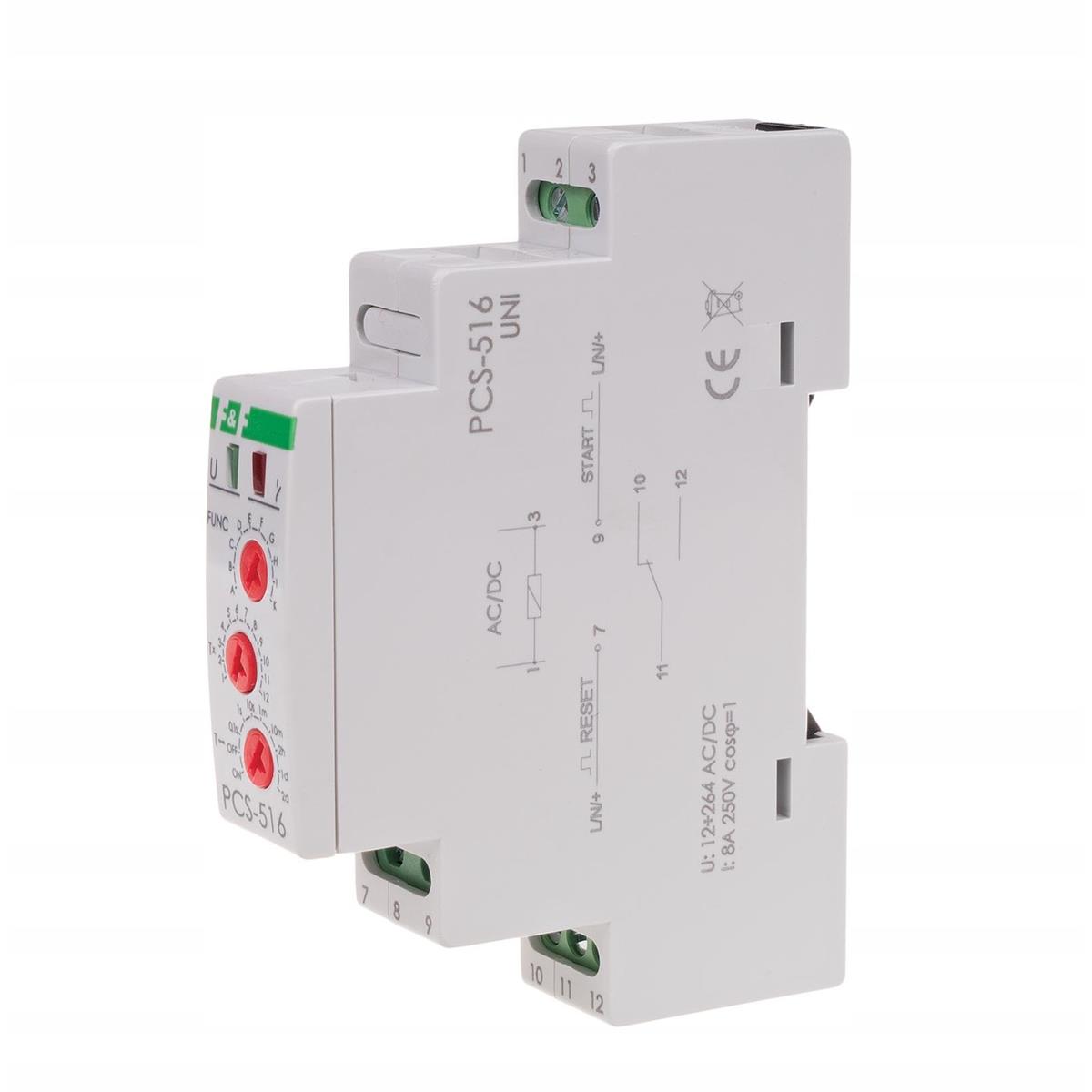

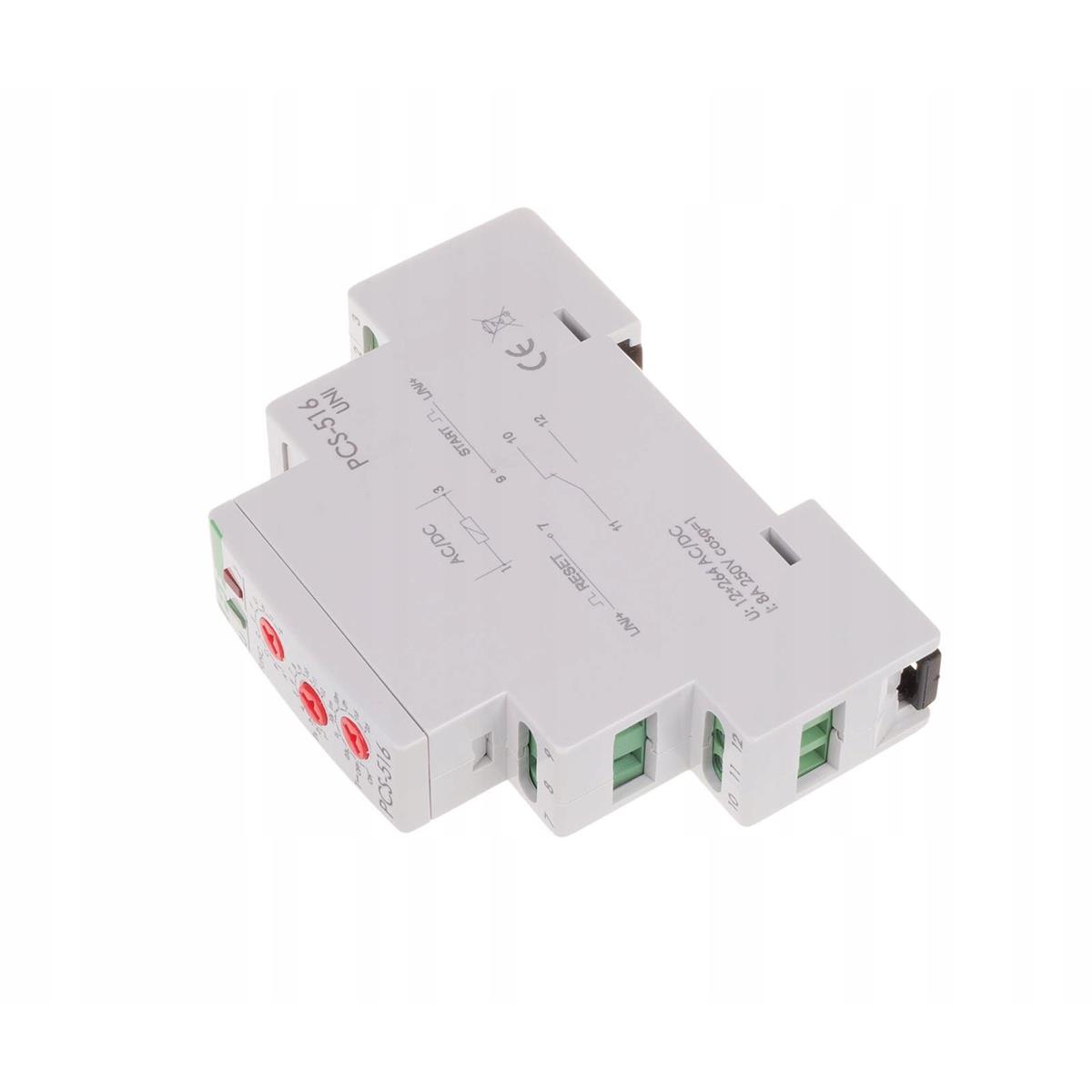

Przekaźnik czasowy 10 funkcji PCS-516 UNI F&F FiF FF

Służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.

• Funkcja:10-funkcyjny z wejściami START i RESET
• Napięcie zasilania: 12-264 V AC/DC
• Montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego 10 funkcji PCS-516 UNI F&F FiF FF

• służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.

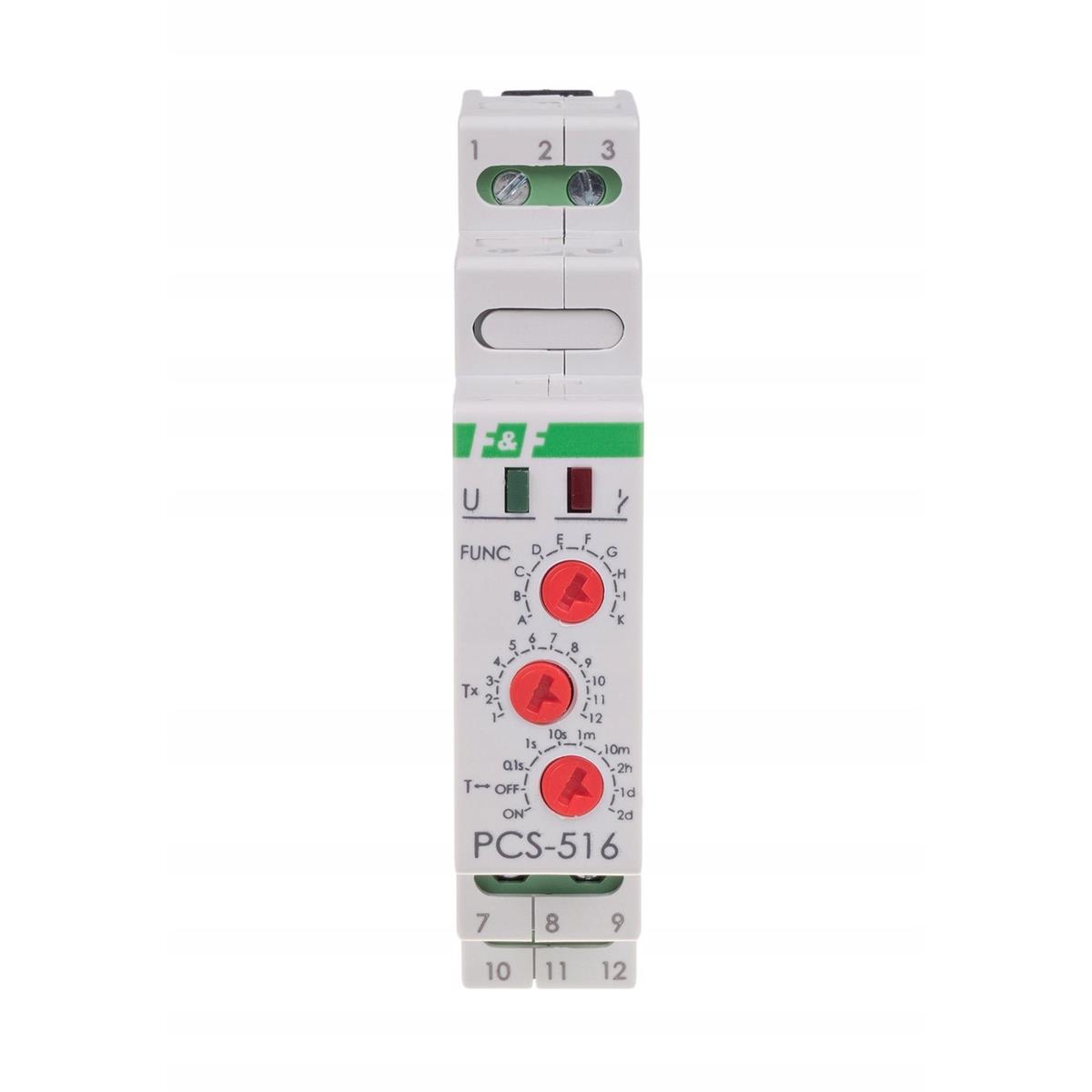

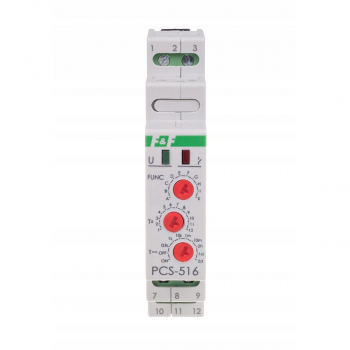

• Realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych
• Funkcja - opóźnione załączenie: po podaniu napięcia zasilającego - świecąca LED zielona U wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia - świecąca LED czerwona. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Funkcja - opóźnione wyłączenie: do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego - świecąca LED zielona, wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” -świecąca LED czerwona. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Funkcja - opóźnione załączenie cyklicznie: tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.
• Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U

Parametry techniczne przekaźnika czasowego 10 funkcji PCS-516 UNI F&F FiF FF

• Napięcie zasilania: 12÷264 V AC/DC
• Tryb pracy: wielofunkcyjny
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Prąd impulsu sterującego: mniej niż 1 mA
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik czasowy 10 funkcji PCS-516 UNI F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas trasnportu.

Jest to Przekaźnik czasowy 10 funkcji PCS-516 UNI F&F FiF FF
