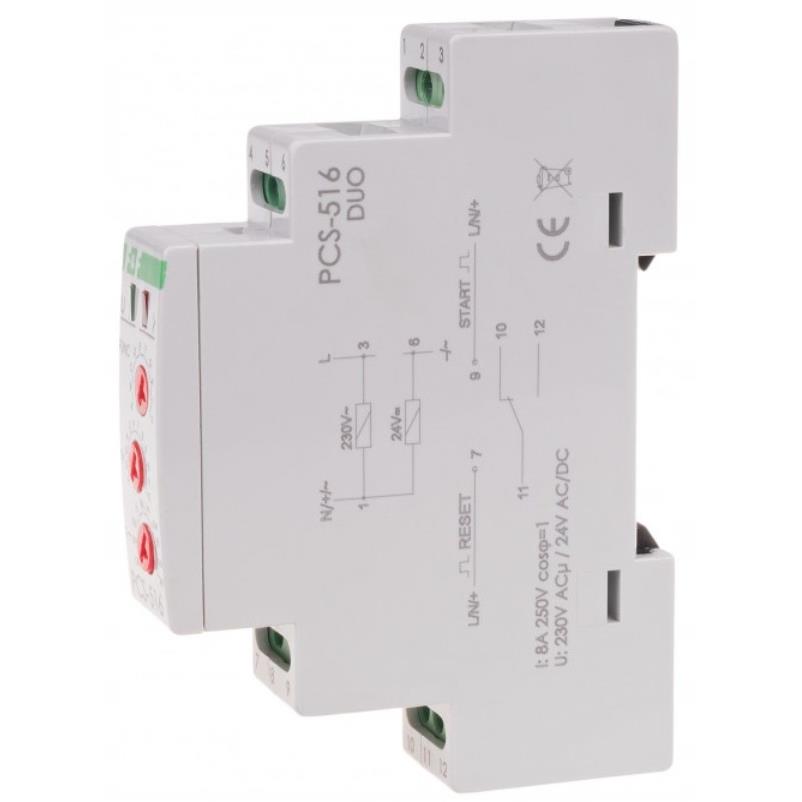

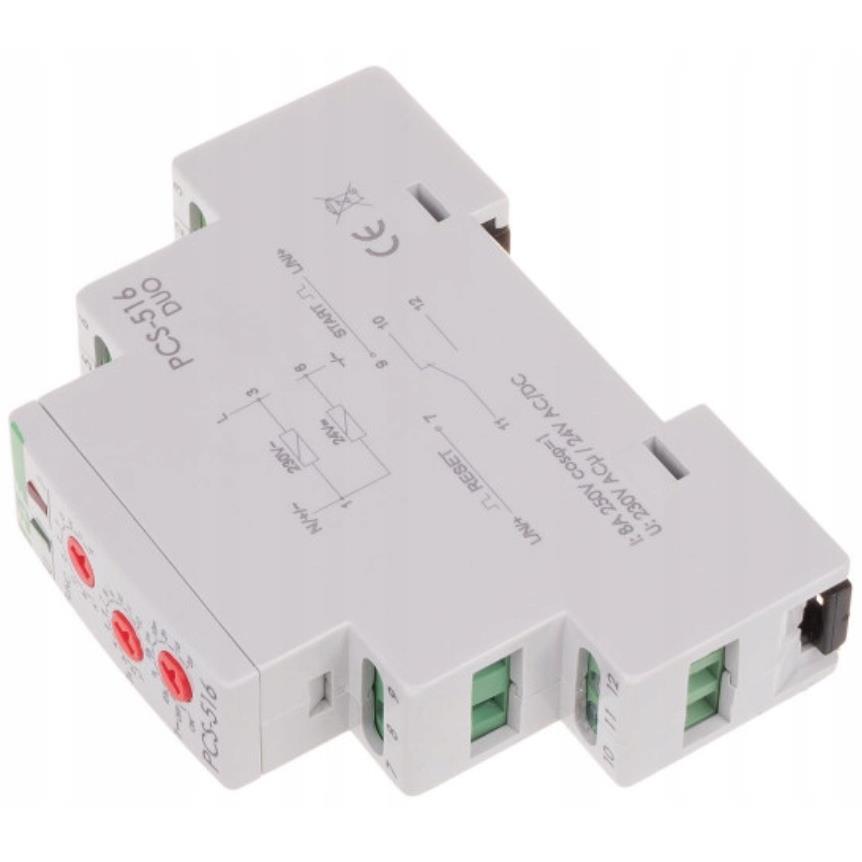

Przekaźnik czasowy 10-funkcji PCS-516 DUO F&F FiF FF

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.

• Funkcja: 10-funkcyjny z wejściami START i RESET.
• Napiecie zasilania: 230 V AC / 24 V AC/DC
• Montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego 10-funkcji PCS-516 DUO F&F FiF FF

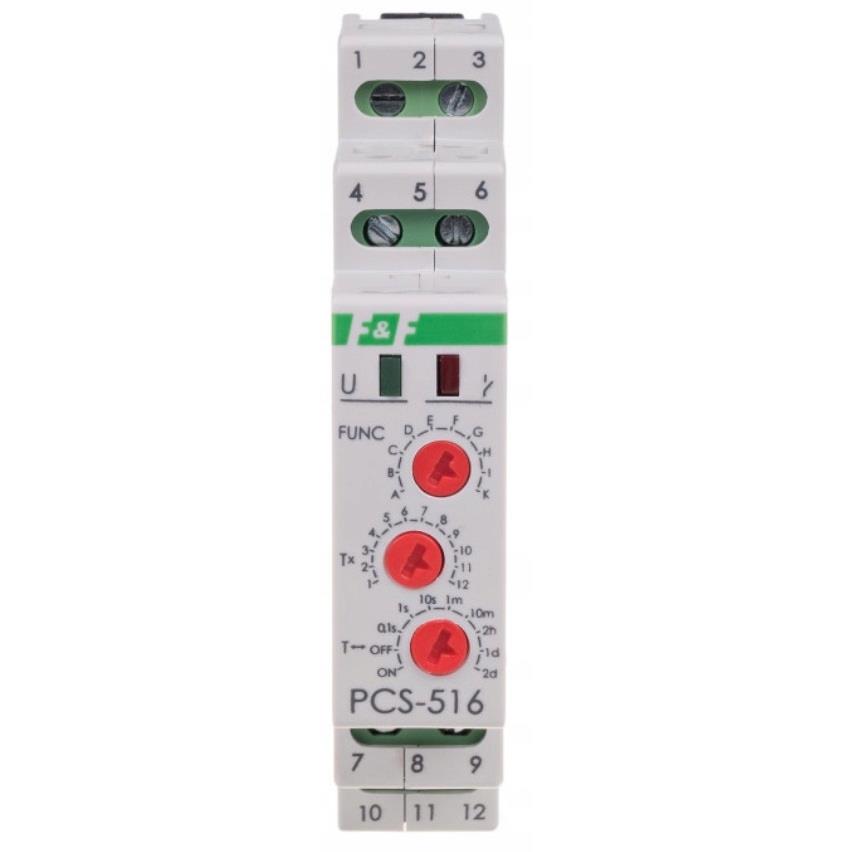

• Urządzenie realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.
• Realizuje funkcje pracy takie jak:
• A. Opóźnione załączenie: Po podaniu napięcia zasilającego - świecąca LED zielona U, styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12 -świecąca LED czerwona . Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• B. Opóźnione wyłączenie: Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego świecąca LED zielona U styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy t - świecąca LED czerwona.
• Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Parametry techniczne przekaźnika czasowego 10-funkcji PCS-516 DUO F&F FiF FF

• Napięcie zasilania: 230 V AC / 24 V AC/DC
• Tryb pracy: wielofunkcyjny
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Prąd impulsu sterującego: mniej niż 1 mA
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik czasowy 10-funkcji PCS-516 DUO F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
