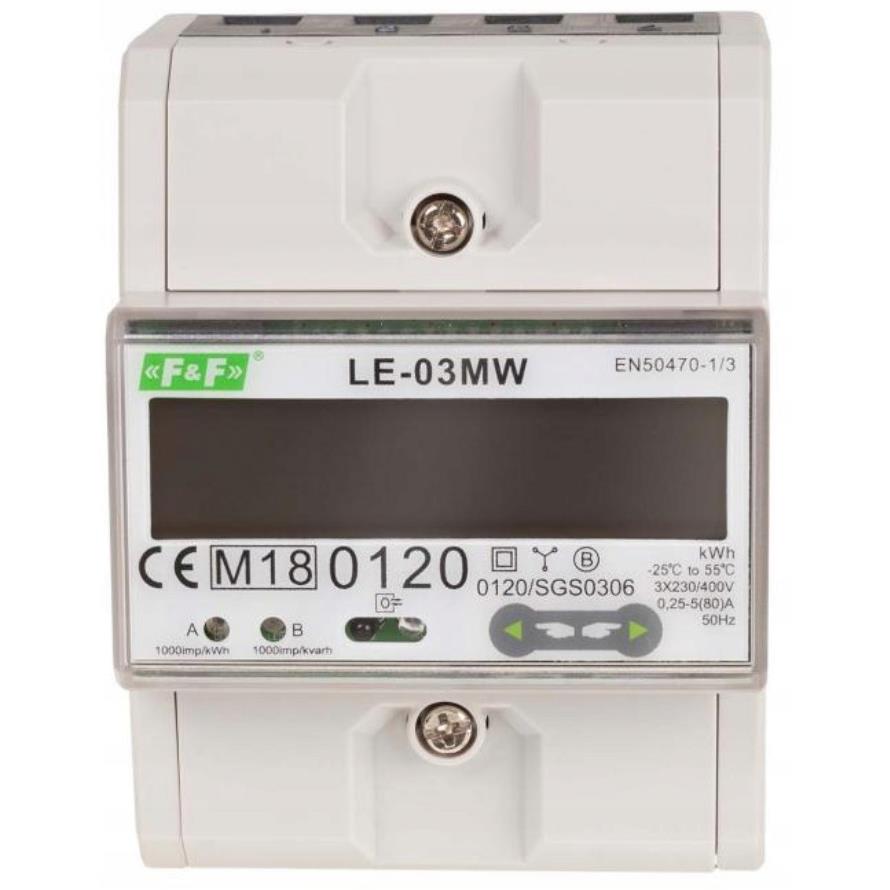

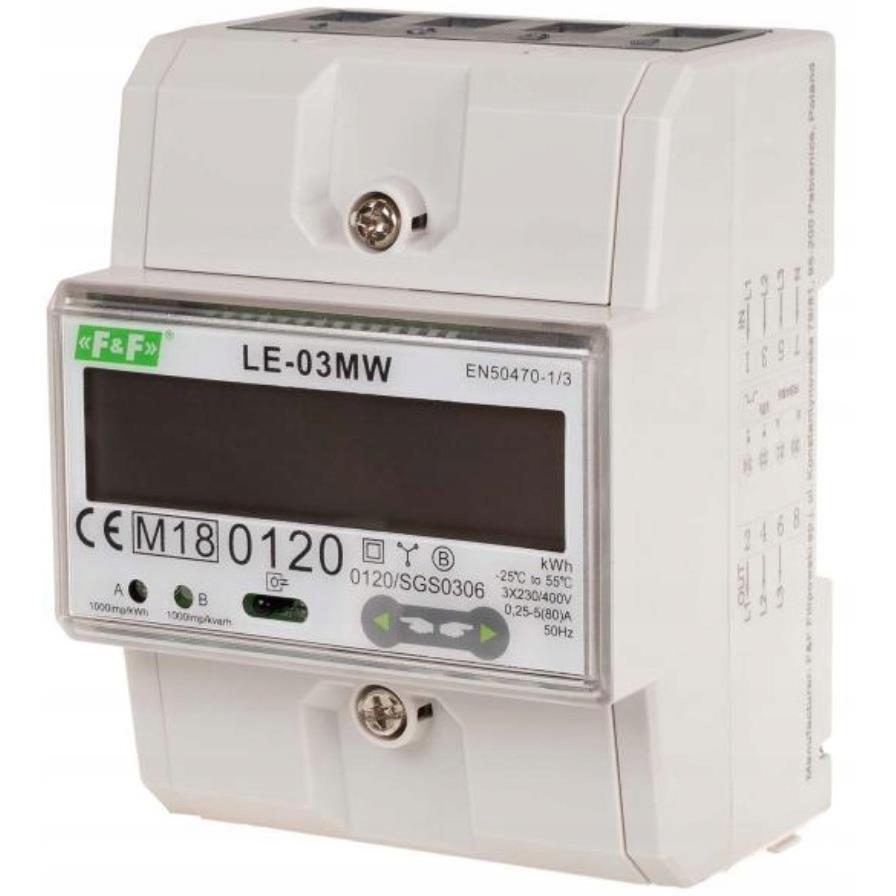

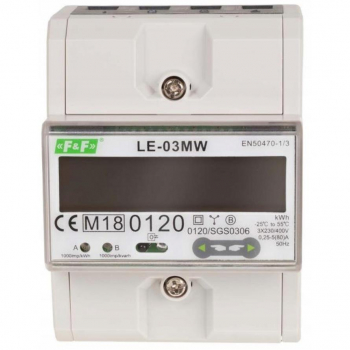

Trójfazowy licznik energii elektrycznej LE-03MW F&F FiF FF

Jest to elektroniczny 3-fazowy, taryfowy licznik zużycia energii LE-03MW, który pozwala mierzyć przepływ energii w dwóch kierunkach. Jest przeznaczony do pomiaru zużycia energii w układzie bezpośrednim. Jest zgodny z dyrektywą MID. Posiada wbudowany zegar czasu rzeczywistego umożliwiający pomiar zużycia prądu z podziałem na różne strefy taryfowe. Jest wyposażony w interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 - IEC1107, co umożliwia zdalny odczyt i zdalną konfigurację licznika.

Charakterystyka trójfazowego licznika energii elektrycznej LE-03MW F&F FiF FF

• 2-kierunkowy, 3-fazowy licznik zużycia energii elektrycznej przeznaczony jest do pomiaru zużycia energii w układzie bezpośrednim
• Umożliwia pomiar bezpośredni do 80 A
• Posiada wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych
• Umożliwia pomiar zużycia energii w czterech strefach taryfowych;
• Rejestracja sumarycznego i podzielonego na taryfy poboru: całkowitej energii czynnej i biernej, energii czynnej i biernej rozdzielonej na poszczególne kwadranty,
• Posiada 8 harmonogramów czasowych dzielących dobę na strefy taryfowe
• Możliwość rozliczania zużytego prądu według innych harmonogramów dla dni roboczych oraz weekendu
• Możliwość podziału roku na osiem przedziałów czasowych - w każdym przedziale zużycie prądu dla dni powszednich, może być rozliczane według innego harmonogramu
• Umożliwia wskazanie parametrów sieci - napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość, obliczanie zapotrzebowania na moc dla poszczególnych taryf
• Posiada dodatkowy, kasowalny licznik zużycia energii elektrycznej
• Port RS-485-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu
• Protokół Modbus RTU-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu;
• Posiada optyczny port komunikacyjny zgodny z normą EN62056 IEC1107, dwa wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;
• Wyposażony jest w wielofunkcyjny wyświetlacz LCD
• Zgodność z MID.

Parametry techniczne trójfazowego licznika energii elektrycznej LE-03MW F&F FiF FF

• Typ: trójfazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: Dyrektywa MID 2014/32/EC, 0120/SGS0306, Norma EN50470-1/3
• Napięcie odniesienia: 3×230/400 V
• Prąd bazowy: 5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 8 cyfr
• Sygnalizacja sczytywania: 2 x LED
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 30 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Klasa dokładności: B
• Instalacja: 3-fazowa, 4-przewodowa
• Częstotliwość znamionowa: 50 Hz
• Klasa ochronności izolacji: II klasa
• Liczba znaków LCD: 8
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1 μs
• Napięcie mierzone L-N: 100÷289 V AC
• Napięcie mierzone L-L: 173÷500 V AC
• Bity stopu: 1
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 76×100×65 mm (4,5 modułu DIN)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51
• Prędkość transmisji: 1200, 2400, 4800, 9600 bps
• Parzystość: EVEN

Trójfazowy licznik energii elektrycznej LE-03MW F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
