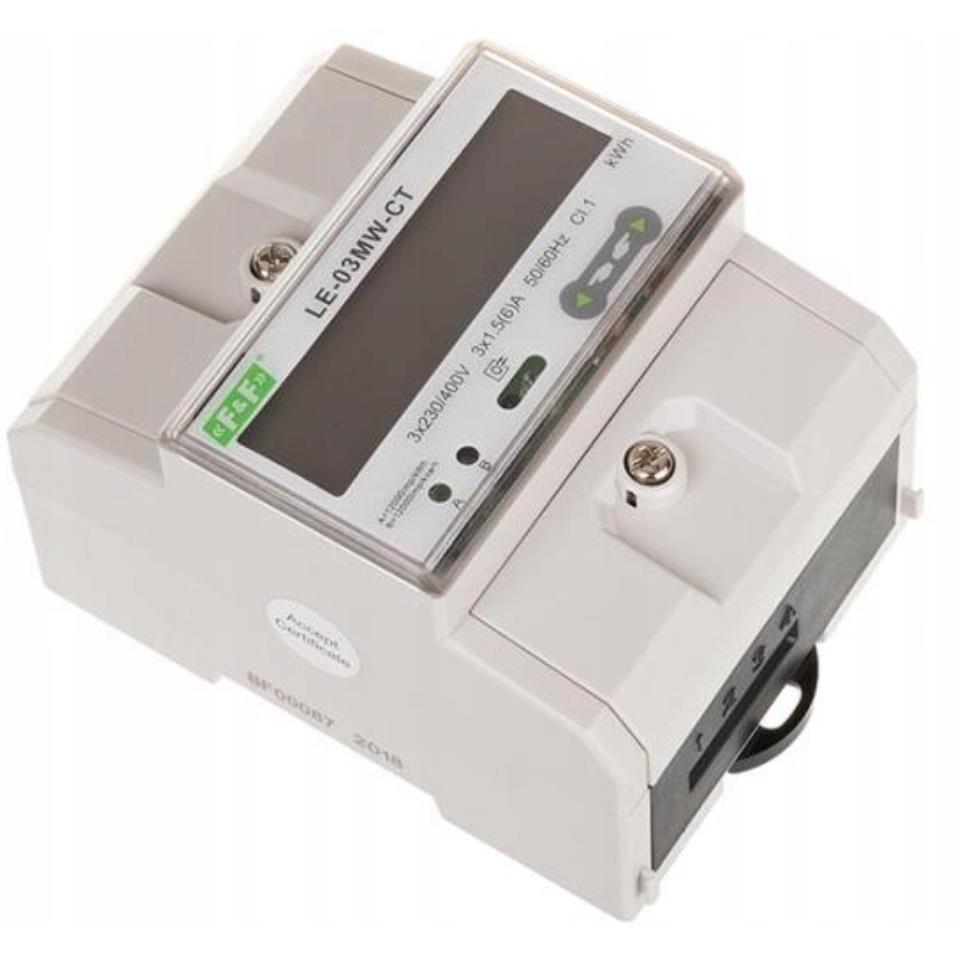

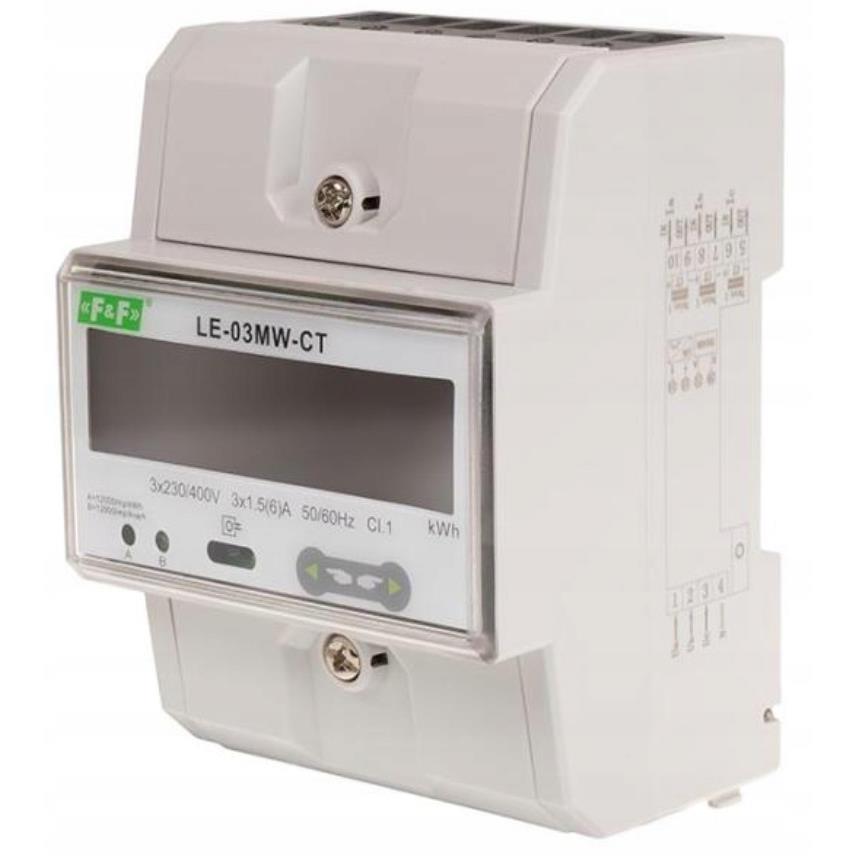

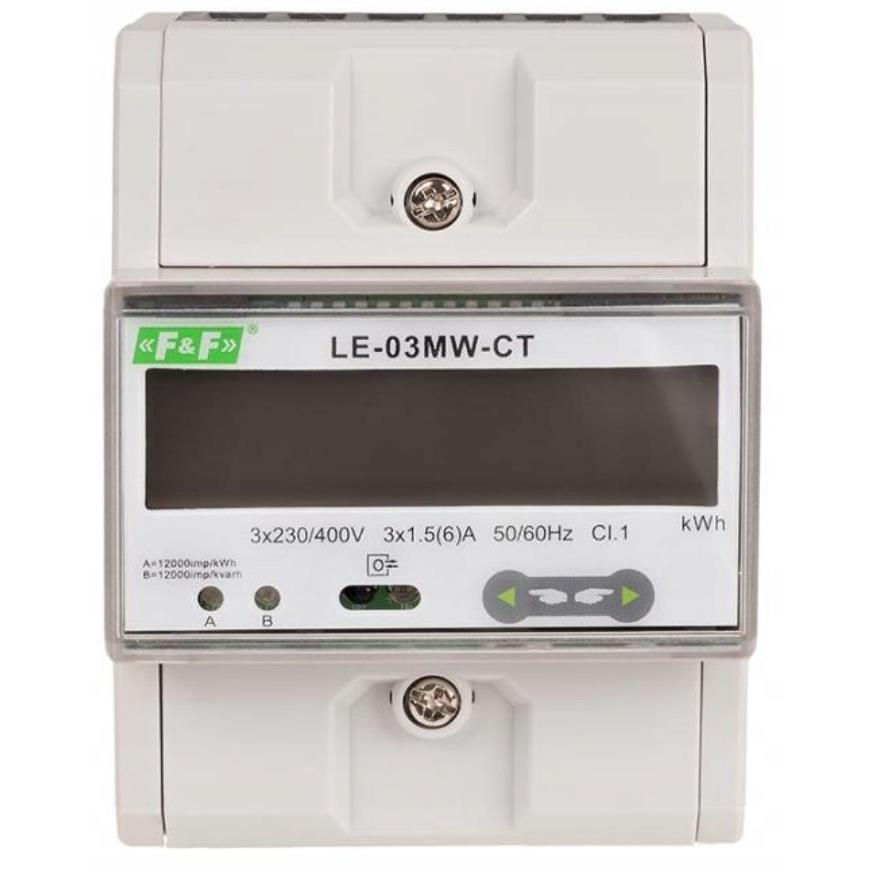

Trójfazowy licznik energii LE-03MW-CT F&F FF FiF

Elektroniczny dwukierunkowy licznik zużycia energii prądu trójfazowego. LE-03MW CT przeznaczony jest do pomiaru w układzie półpośrednim. Dzięki interfejsowi komunikacyjnemu RS-485 z protokołem Modbus RTU możliwy jest zdalny odczyt i konfiguracja licznika. Wyposażony jest w programowalną przekładnie prądową. Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia energii z podziałem na różne strefy taryfowe.

Charakterystyka trójfazowego licznika energii LE-03MW-CT F&F FF FiF

• Umożliwia pomiar w układzie półpośrednim, zaś bezpośredni pomiar do 6 A
• Dzięki interfejsowi komunikacyjnemu RS-485 z protokołem Modbus RTU możliwy jest zdalny odczyt i konfiguracja licznika
• Wyposażony jest w programowalną przekładnie prądową
• Umożliwia pomiar energii w 4 strefach taryfowych
• Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym umożliwia przełączania stref taryfowych
• Umożliwia rejestrację sumarycznego i podzielonego na taryfy poboru: -  całkowitej energii czynnej i biernej; - energii czynnej i biernej rozdzielonej na poszczególne kwadranty
• 8 harmonogramów czasowych dzielących dobę na strefy taryfowe
• Możliwość rozliczania energii według innych harmonogramów dla dni roboczych oraz weekendu
• Możliwość podziału roku na 8 przedziałów czasowych
• Wskazania parametrów sieci - napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość
• Obliczanie zapotrzebowania na moc dla poszczególnych taryf
• Dodatkowy, kasowalny licznik zużycia energii
• Optyczny port komunikacyjny zgodny z normą EN62056 - IEC1107
• Posiada 2 wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh
• Wyposażony jest w wielofunkcyjny wyświetlacz LCD.

Parametry techniczne trójfazowego licznika energii LE-03MW-CT F&F FF FiF

• Typ: trójfazowy
• Porty: RS-485
• Protokół komunikacyjny: MODBUS RTU
• Zgodność: IEC61036
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 1,5 A
• Prąd maksymalny: 6 A
• Minimalny prąd mierzony: 0,003 A
• Dokładność pomiaru zgodnie z IEC61036: klasa 1
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: zależny od przekładni
• Stała licznika: zależna od przekładni
• Sygnalizacja sczytywania: 2 x LED
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 30 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: 1
• Liczba znaków LCD: 8
• Izolacja: 4 kV/1 min.; 6 kV/1 μs
• Napięcie mierzone L-N: 100÷289 V AC
• Napięcie mierzone L-L: 173÷500 V AC
• Bity stopu: 1
• Przyłącze: zaciski śrubowe 25 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 76×100×65 mm (4,5 modułu DIN)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51
• Prędkość transmisji: 1200, 2400, 4800, 9600 bps
• Parzystość: EVEN
