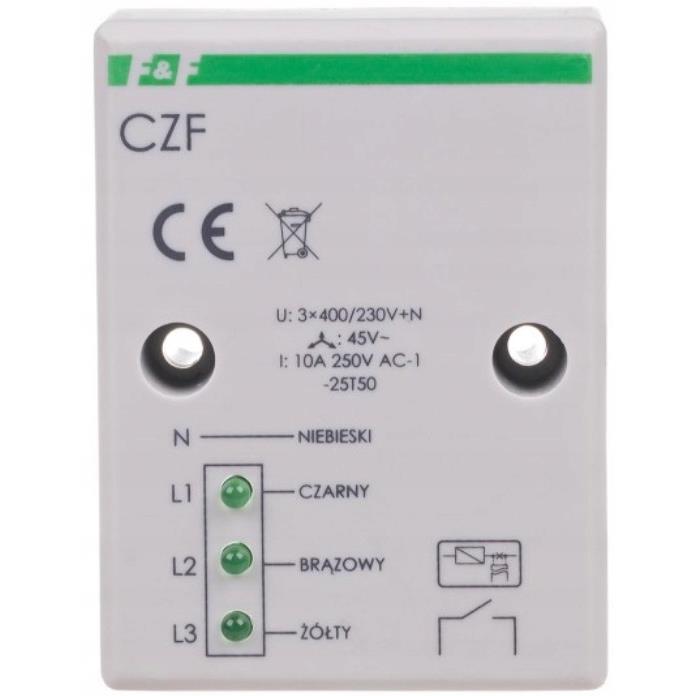

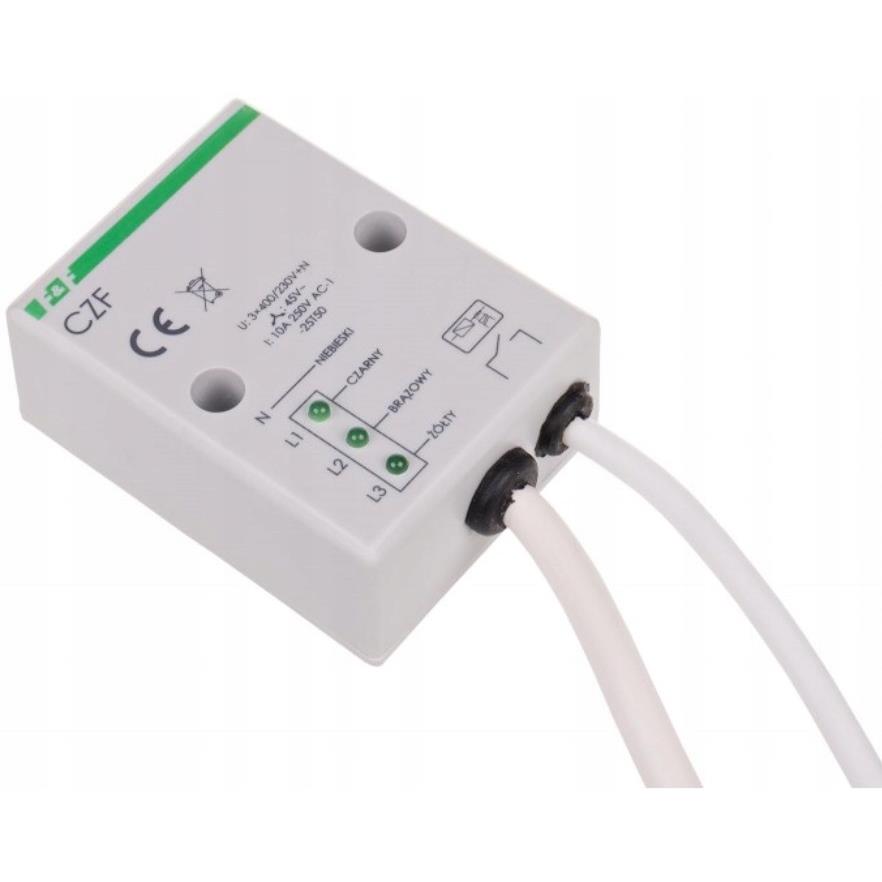

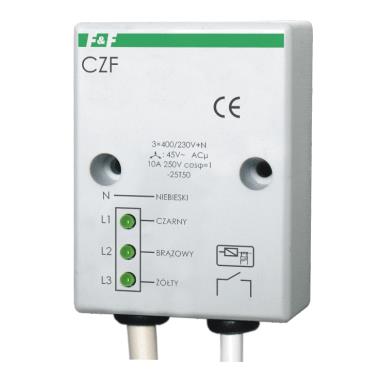

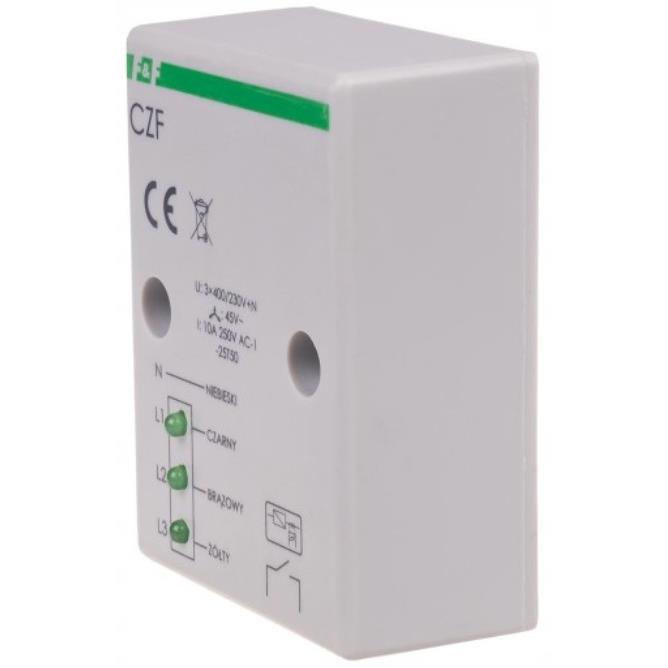

Czujnik zaniku i asymetrii fazy tablicowy 10A 45V CZF F&F FiF FF

Przeznaczony do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami oraz uszkodzenia styków stycznika załączającego, grożącymi zniszczeniem silnika.

• Ze stałym progiem asymetrii napięciowej zadziałania
• Styk 1 x NO

Charakterystyka czujnika zaniku i asymetrii fazy tablicowego 10A 45V CZF F&F FiF FF:

• Zanik napięcia w jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika
• Wyłączenie nastąpi z opóźnieniem 3-5 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej
• Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy.

Parametry techniczne czujnika zaniku i asymetrii fazy tablicowego 10A 45V CZF F&F FiF FF:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: NIE
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 45 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 3 × LED zielona
• Przyłącze: OMY 4×1 mm²; 2×0,75 mm², l: 0,5 m
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 51×67×26 mm (± 1 mm)
• Montaż: natynkowy
• Stopień ochrony: IP20
• TrueRMS: NIE

Czujnik zaniku i asymetrii fazy tablicowy 10A 45V CZF F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Czujnik zaniku i asymetrii fazy tablicowy 10A 45V CZF F&F FiF FF
