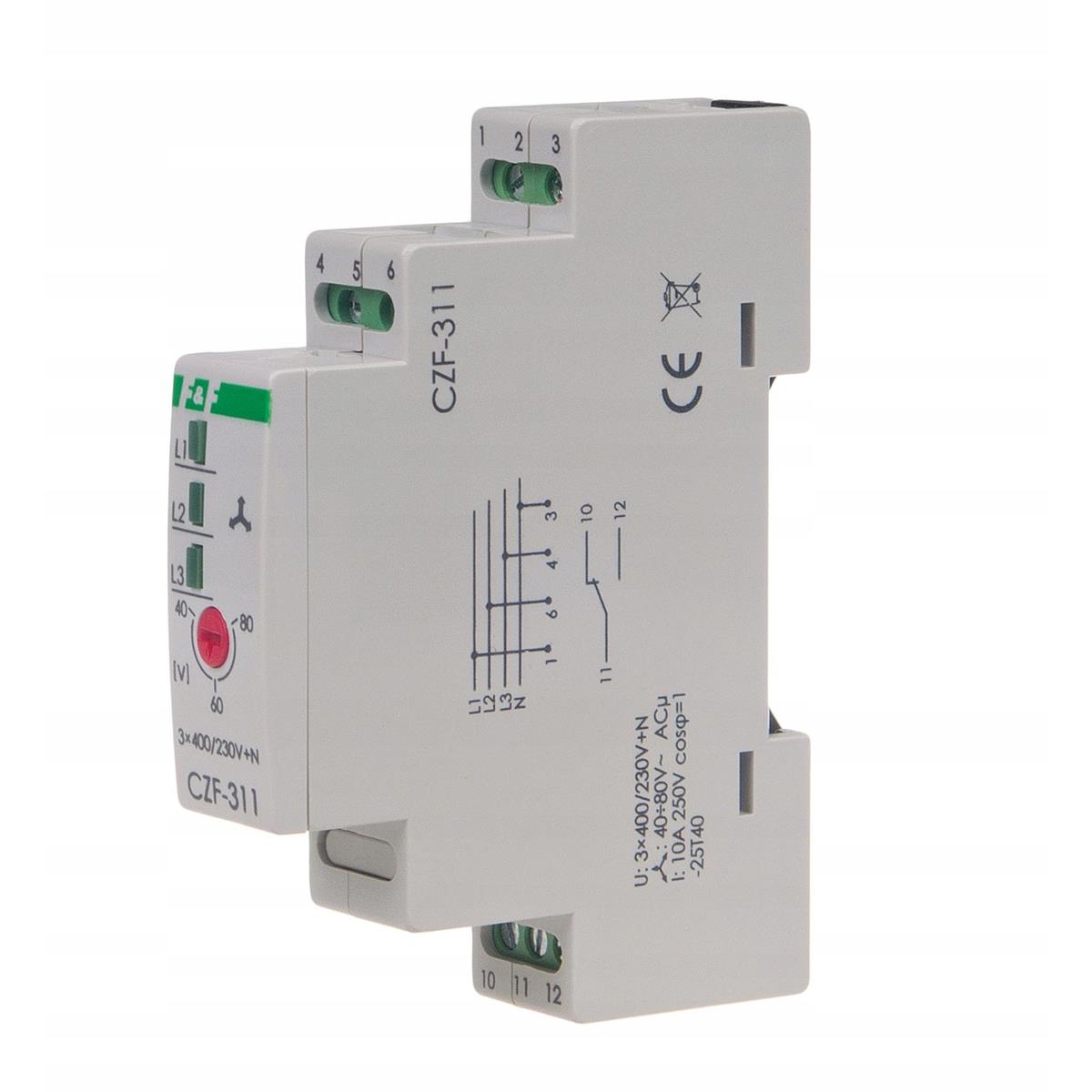

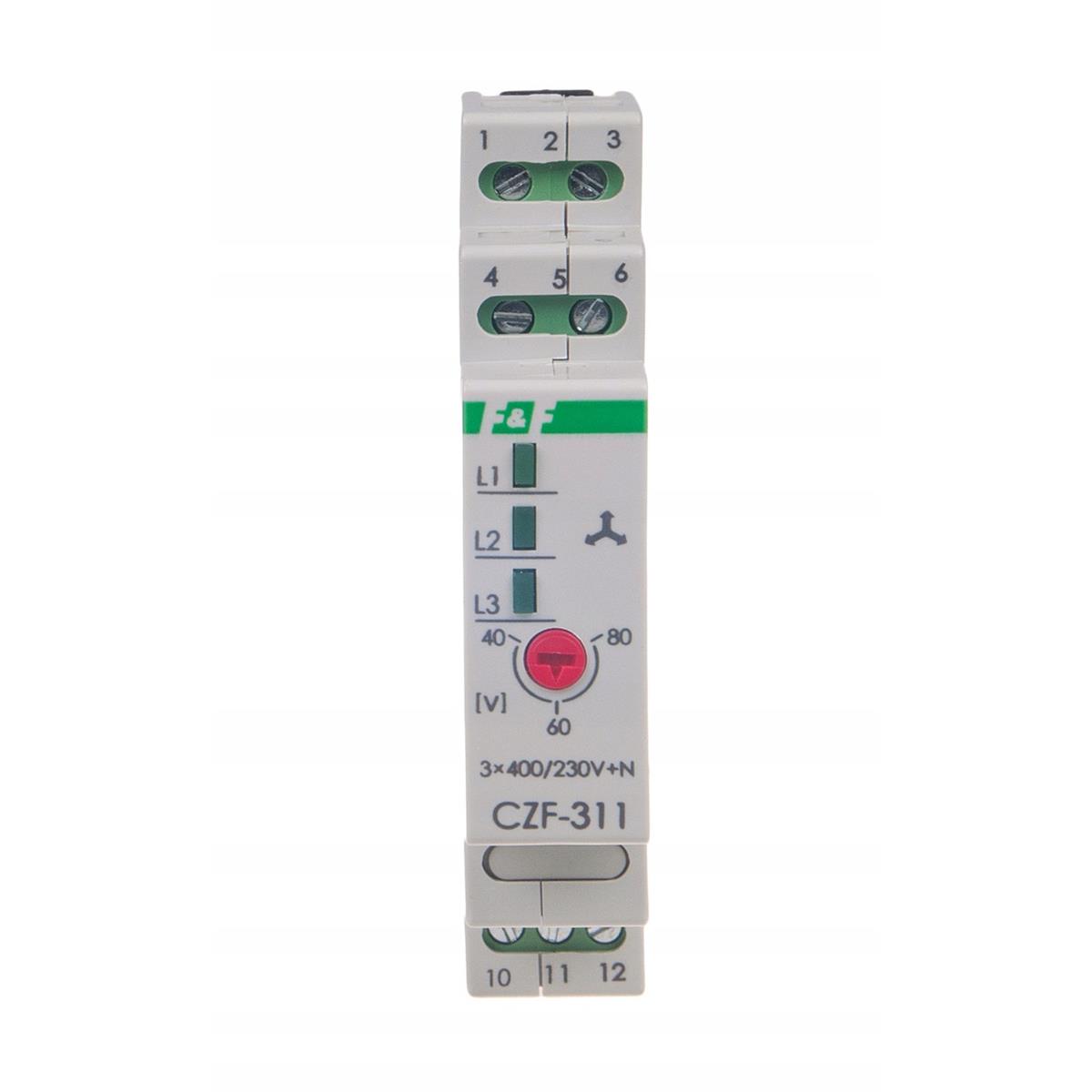

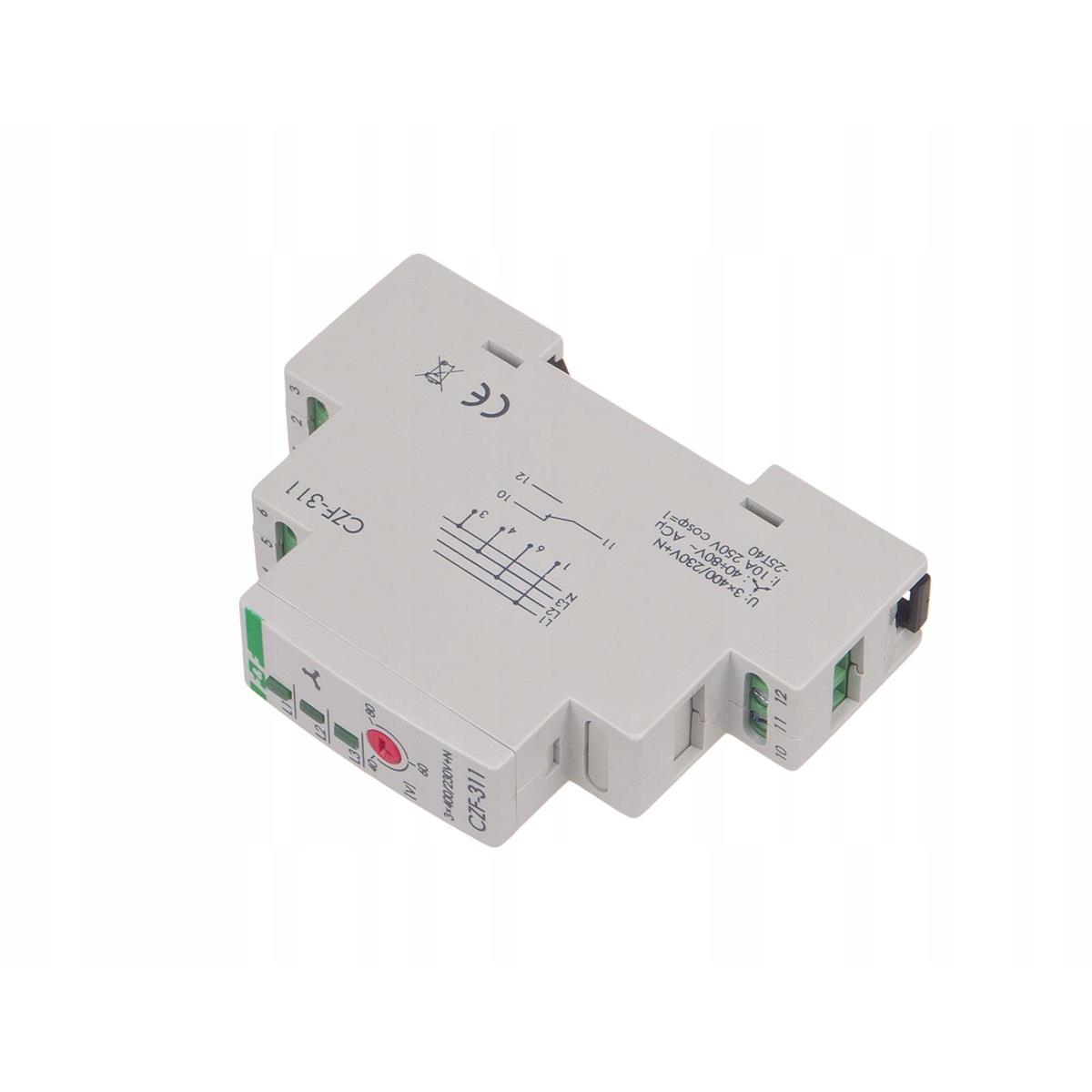

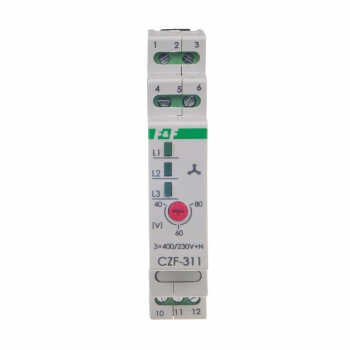

Czujnik zaniku fazy i asymetrii CZF-311 F&F FiF FF

Przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

• Z regulowanym progiem asymetrii napięciowej zadziałania
• Styk 1 x NO/NC

Charakterystyka czujnika zaniku fazy i asymetrii CZF-311 F&F FiF FF:

• Zanik napięcia w co najmniej jednej, dowolnej fazie -sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu, spowoduje wyłączenie silnika
• Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe
• Prawidłowe zasilanie odbiornika wskazywane jest świeceniem  diod LED w obwodzie każdej fazy.

Parametry techniczne czujnika zaniku fazy i asymetrii CZF-311 F&F FiF FF:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: NIE
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 40÷80 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 3 × LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: NIE

Czujnik zaniku fazy i asymetrii CZF-311 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Czujnik zaniku fazy i asymetrii CZF-311 F&F FiF FF
