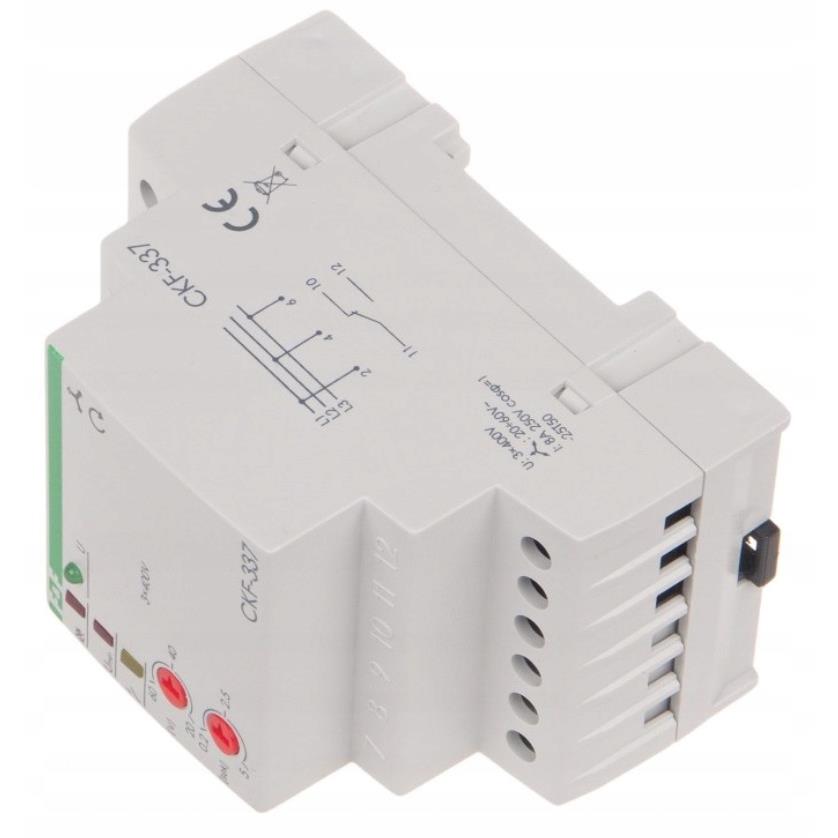

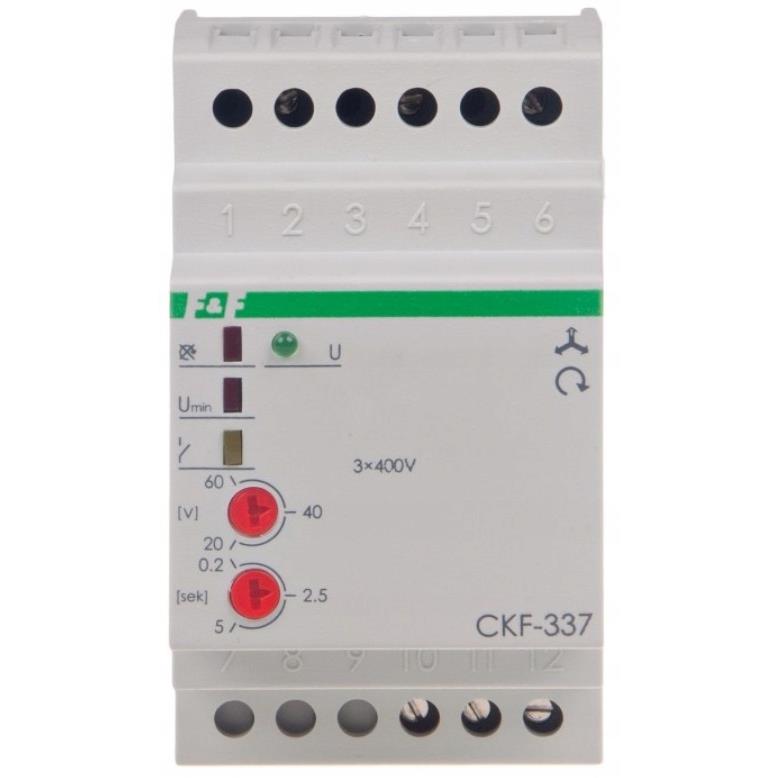

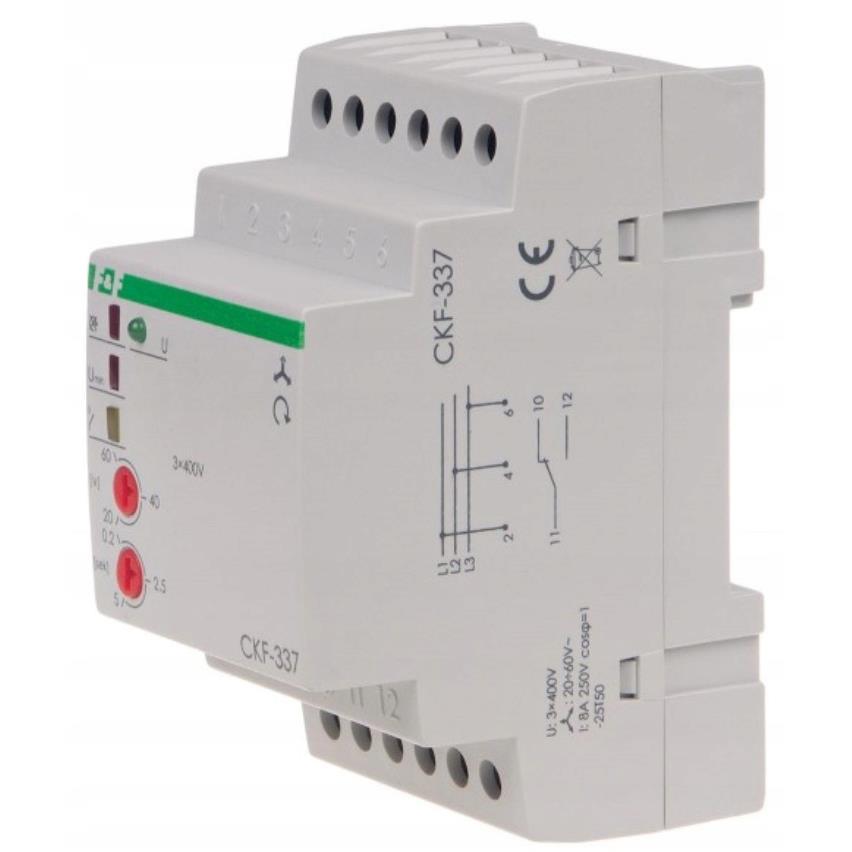

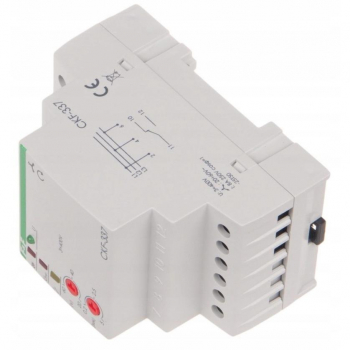

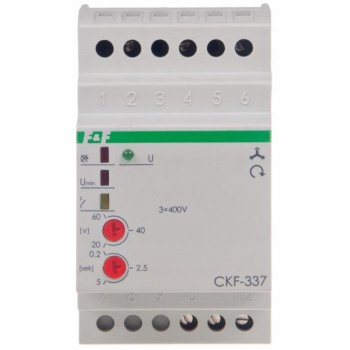

Czujnik kolejności i zaniku fazy CKF-337 F&F FiF FF

Przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach grożących jego zniszczeniem: zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami. Zabezpiecza również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem.

• Bez przewodu neutralnego. Styk 1 x NO/NC
• Zabezpiecza przed  symetrycznym i asymetrycznym spadkiem napięcia.

Charakterystyka czujnika kolejności i zaniku fazy CKF-337 F&F FiF FF

• Urządzenie przeznaczone jest do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach grożących jego zniszczeniem: zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami
• Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem
• Napięcie zasilania sygnalizowane jest świeceniem LED zielonej U. Prawidłowe parametry sieci oraz zamknięty styk przekaźnika załączającego silnik są sygnalizowane świeceniem LED żółtej
• Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu sygnalizowane brakiem świecenia LED żółtej przy jednoczesnym świeceniu LED zielonej U - spowoduje wyłączenie silnika
• Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem - 0,2-5 s.
• Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V poniżej ustawionego progu - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe
• W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz

Parametry techniczne czujnika kolejności i zaniku fazy CKF-337 F&F FiF FF

• Napięcie zasilania: 3 × 400 V
• Współpraca z agregatami prądotwórczymi: TAK
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 20÷60 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 0,2÷5,0 s regulowane
• Kontrola zasilania: 4 × LED
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: NIE

Czujnik kolejności i zaniku fazy CKF-337 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Czujnik kolejności i zaniku fazy CKF-337 F&F FiF FF
