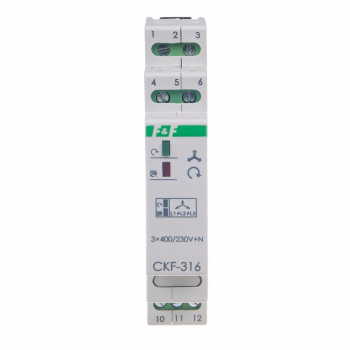

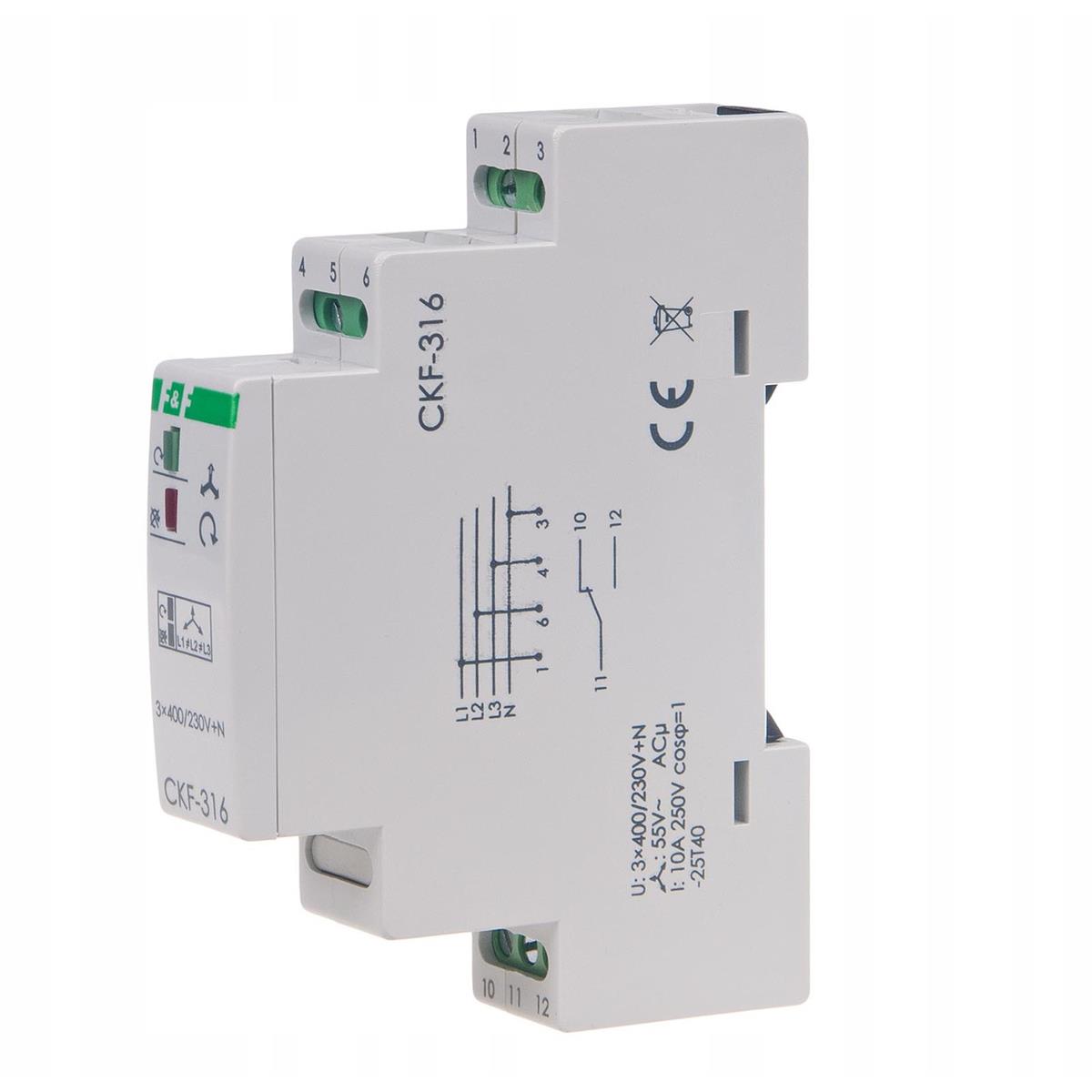

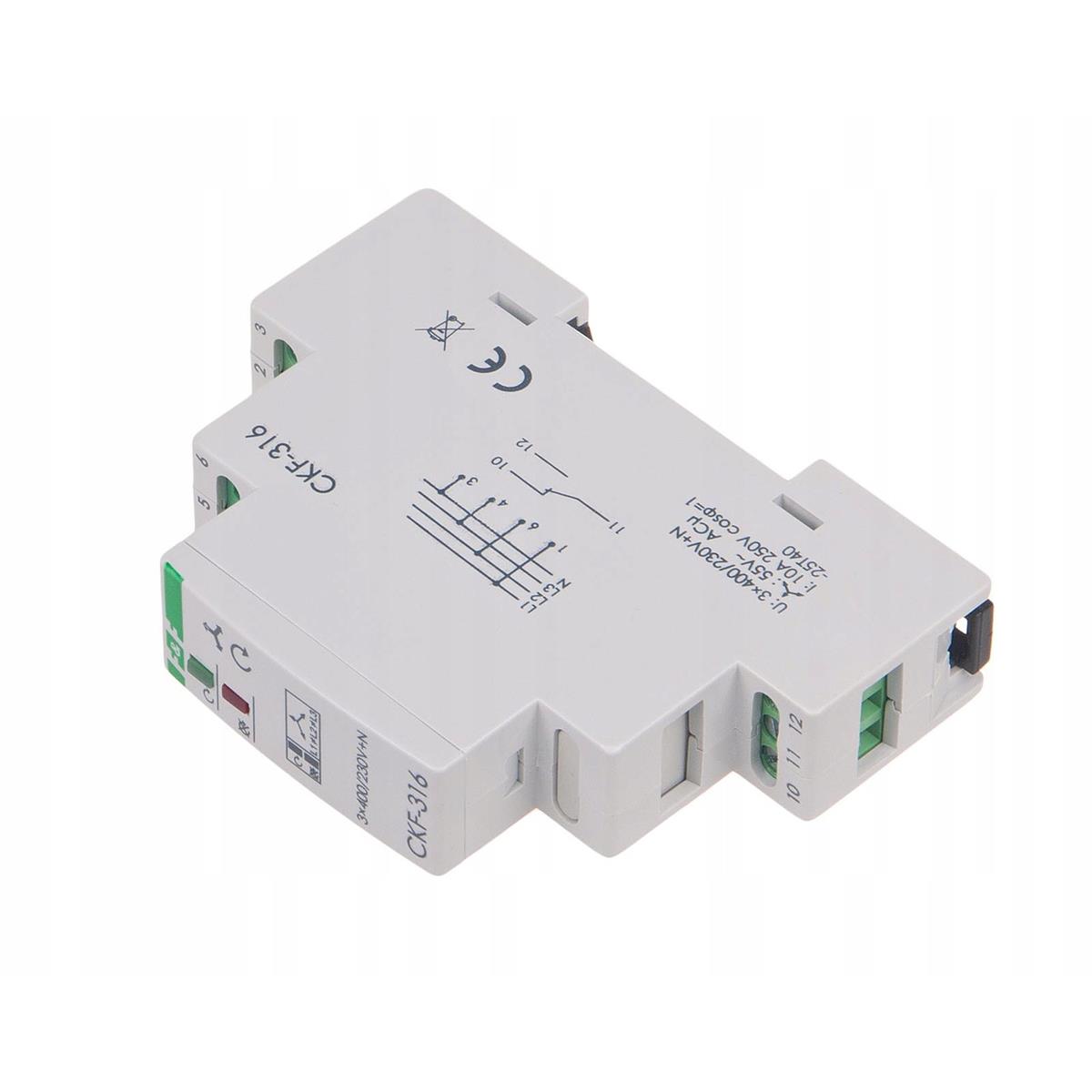

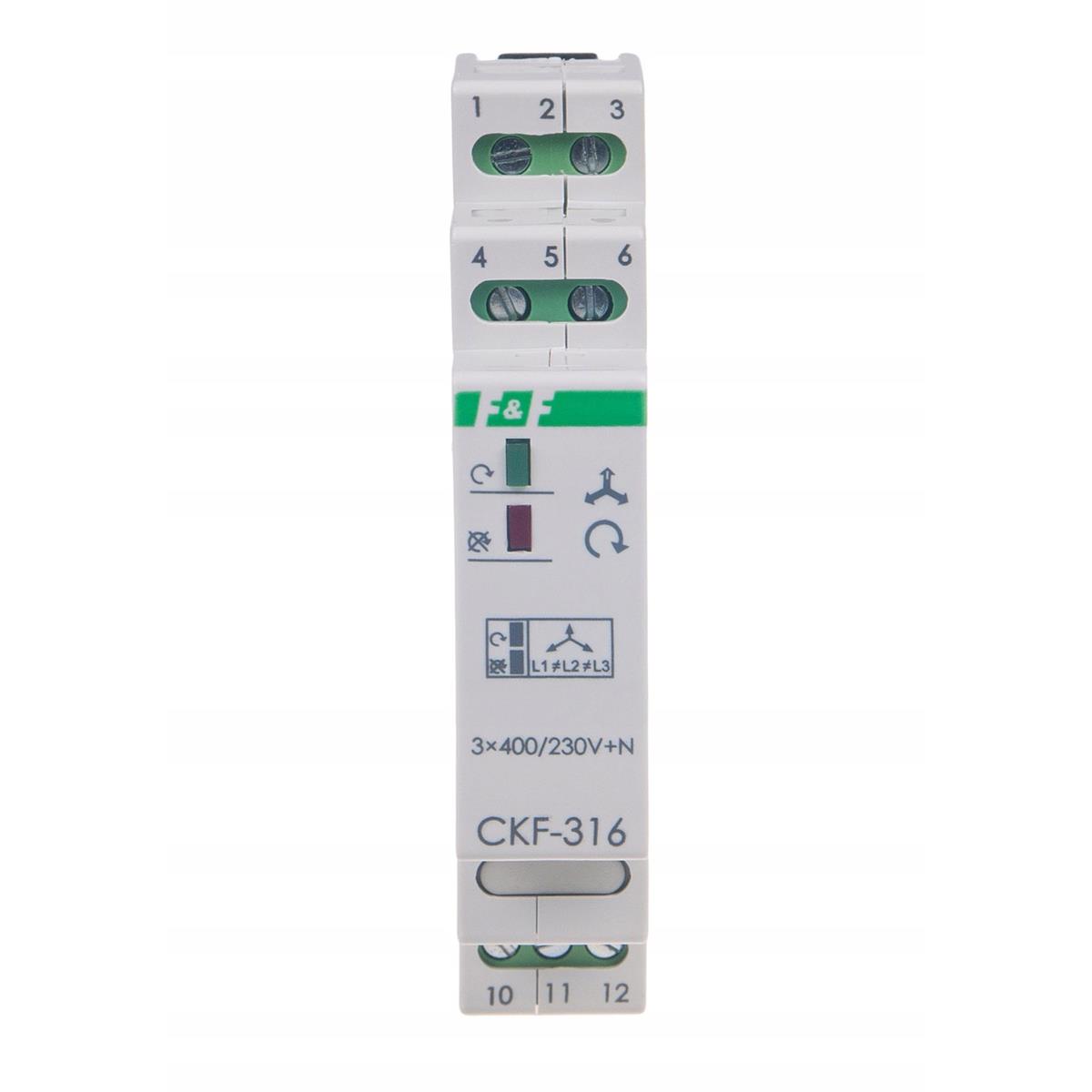

Czujnik przekaźnik kolejności i zaniku fazy CKF-316 F&F FiF FF

Przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które grożą zniszczeniem silnika. Zabezpiecza kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

• Ze stałym progiem asymetrii napięciowej zadziałania
• Styk 1 x NO/NC

Charakterystyka czujnika przekaźnika kolejności i zaniku fazy CKF-316 F&F FiF FF:

• Zanik napięcia w jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika
• Wyłączenie nastąpi z opóźnieniem 4s, co zapobiegnie przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
• W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika
• Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
• Prawidłowe zasilanie odbiornika wskazywane jest świeceniem LED

Parametry techniczne czujnika przekaźnika kolejności i zaniku fazy CKF-316 F&F FiF FF:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 2 × LED
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: NIE
